Merci d'avoir choisi le système Remcor trois-en-un. Ce manuel d'utilisation vous fournit des informations importantes sur la sécurité, le fonctionnement, la maintenance et d'autres informations. Par conséquent, avant d'utiliser leMachine de soudage laser 3 en 1, Veuillez lire attentivement ce manuel d'utilisation. Pour assurer un fonctionnement sûr et un fonctionnement optimal du produit, veuillez respecter les avertissements et avertissements suivants et d'autres informations dans ce manuel.
La découpe de nettoyage de soudage au laser pratique est la tendance à remplacer le soudeur TIG et MIG, une vitesse de soudage plus rapide, de meilleures performances de soudage et une qualité solide qui est de plus en plus populaire en Chine

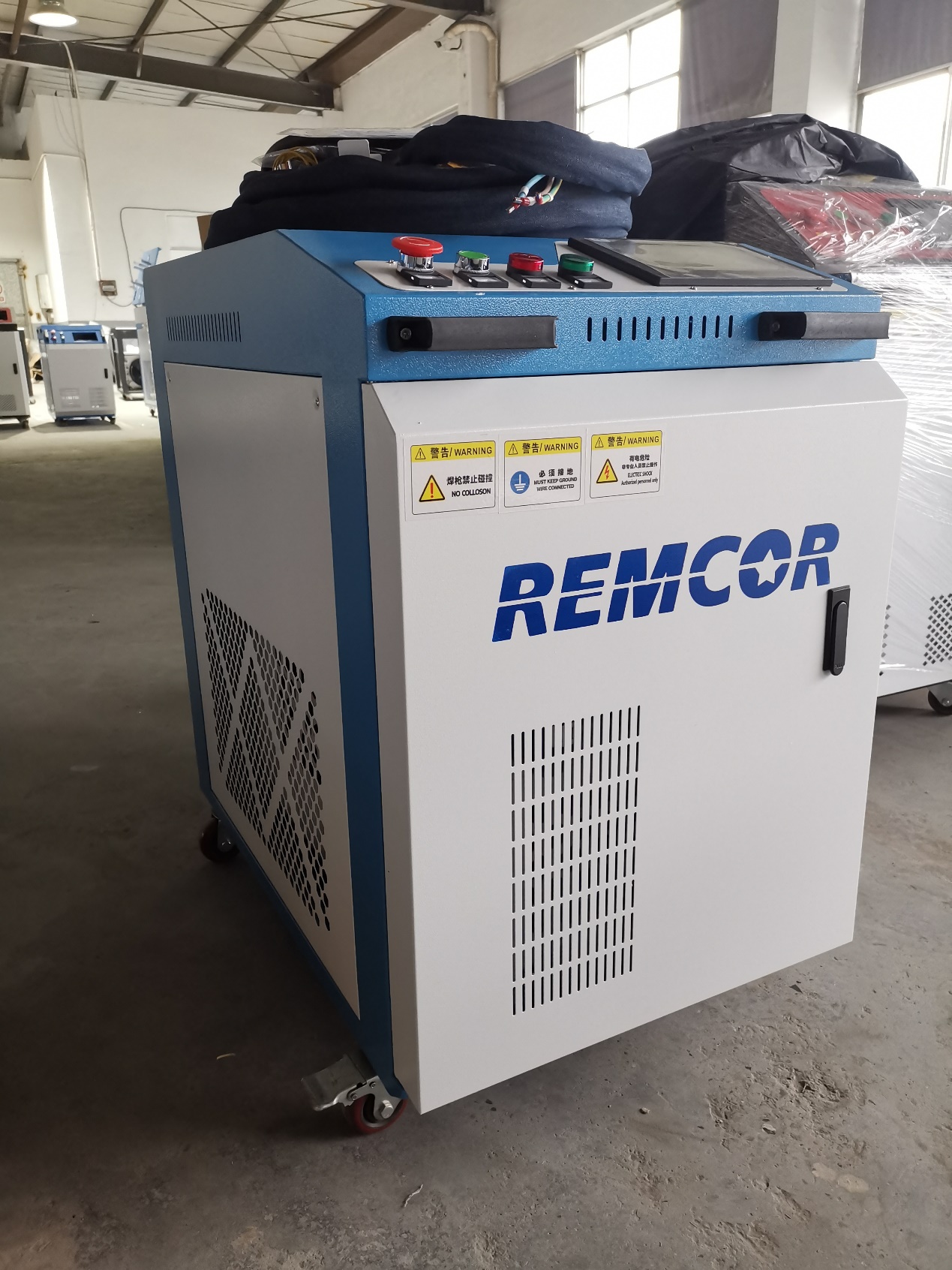

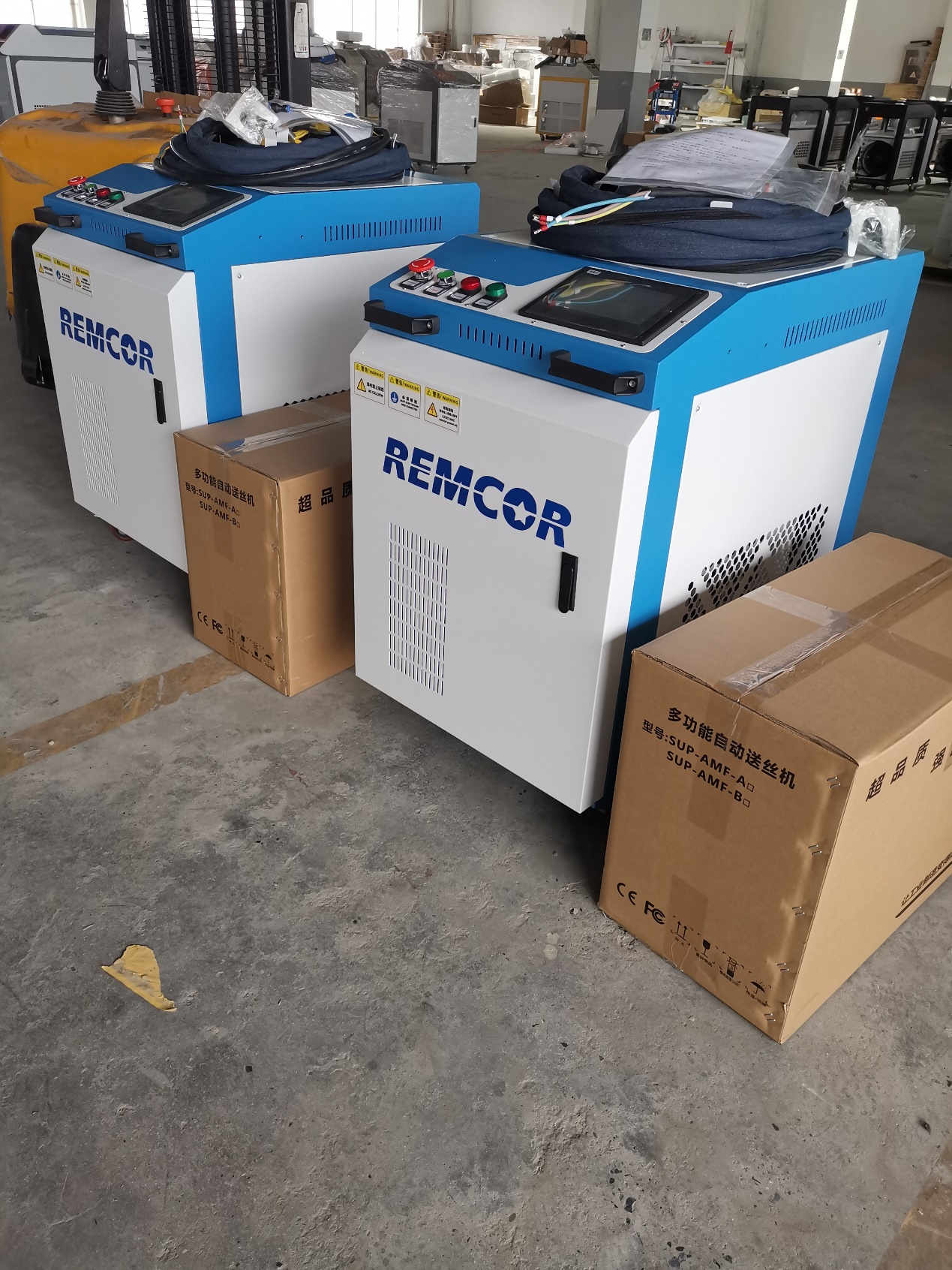

LeMachine de soudage laser à fibre portableA 3 fonctions de coupe, de nettoyage et de soudage en utilisant la même tête, qui peut couper le métal, peut souder le métal, et peut également nettoyer la rouille, l'huile, la peinture, etc.
Ce qui comporte des caractéristiques mobiles, faciles à manipuler, une efficacité de soudage plusieurs fois supérieure et également une efficacité de nettoyage, etc.
Il est donc recommandé par notreFournisseur de machine de soudage laser à fibreEt c'est votre bon choix d'essayer.


Ce manuel couvre les descriptions générales du système de la série SUP, y compris l'installation de base, les réglages d'usine, les services d'exploitation et de maintenance, etc. Le dernier système déployé par notre société peut soutenir le soudage laser portatif, le nettoyage au laser et la découpe au laser en même temps. Le système changera son mode de fonctionnement de manière flexible en raison de différents scénarios d'application, offrant des solutions diversifiées pour les différentes exigences d'application des utilisateurs. Le produit, équipé de multiples alarmes de sécurité et de réglages de puissance et de lumière de sécurité active, couvre les têtes de soudage/têtes de nettoyage et un système de contrôle auto-développé.

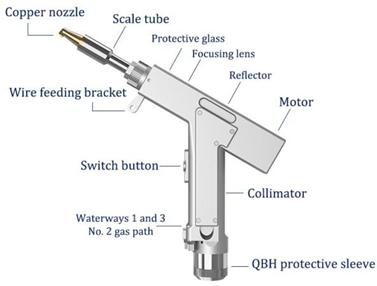

Le produit est développé sur la base des têtes de soudage portales que notre société a produites en grandes quantités, ce qui le rend fiable et stable. Le produit peut être adapté à diverses marques de lasers à fibre. Pendant ce temps, la tête laser peut fonctionner de manière stable pendant longtemps sous 2000W en raison de la conception optimisée de l'optique et du refroidissement par eau.

Caractéristiques:
● Caractéristiques de base: le produit avec un système de contrôle trois-en-un auto-développé peut
Être commuté de manière flexible le mode de soudage, de nettoyage et de découpe. Il met en place plusieurs alarmes de sécurité et peut être utilisé facilement et de manière flexible.
● Plus de stabilité: tous les paramètres sont visibles et l'état de la machine entière sera surveillé en temps réel, afin que nous puissions éviter les problèmes à l'avance et dépanner
Et résoudre les problèmes facilement pour s'assurer que le système peut fonctionner de manière stable.
● Artisanat: les paramètres d'artisanat peuvent être définis et divers effets d'artisanat peuvent être essayés de manière flexible.
● Paramètres stables et répétabilité élevée: la pression d'air de la buse et l'état de la lentille seront déterminés. Dans ce cas, tant que la puissance du laser est stable, les paramètres de l'engin doivent être répétables, ce qui améliore considérablement l'efficacité.
Le système offre aux clients plusieurs options pour les différentes exigences de l'application. Ce qui suit sont ces options.
Option 1: Tête de soudage laser portative (SUP20T) écran d'affichage du boîtier de commande du système trois-en-un.
Cette option de correspondance consiste à utiliser directement la tête de soudage laser portatif (SUP20T) pour réaliser le soudage, le nettoyage et la découpe. Les avantages de cette solution sont économiques et pratiques à utiliser, mais l'inconvénient est que la largeur de balayage est étroite pendant le nettoyage et que l'efficacité du nettoyage est moyenne.
Le tableau 1.1 montre les exigences en matière d'environnement d'exploitation et les principaux paramètres de la tête de soudage laser portable (SUP20S):
Tableau 1.1 Exigences en matière d'environnement d'exploitation et principaux paramètres du schéma 1
Tension d'alimentation (V) | 220V ± 10% AC 50/60Hz |
Placez l'environnement | Plat, aucune vibration et choc |
La température de l'environnement de travail (℃) | 10 ~ 40 |
Humidité de l'environnement de travail (%) | <70 |
Méthode de refroidissement | Refroidissement de l'eau |
Longueur d'onde applicable | 1064nm(± 10nm) |
Puissance applicable | ≤ 2000W |
Collimation | D20 * 5/F60 |
Focus | D20 * 4.5/F150 |
Réflexion | 30*14 T2 |
Spécifications de la lentille de protection | 18*2 |
Pression d'air maximale prise en charge | 10Bar |
Gamme de réglage verticale de mise au point | ± 10mm |
Plage de réglage du point (mode de soudage portable) | 0 ~ 6mm |
Poids | 0.8kg |
Deuxième option: tête de soudage laser portatif (SUP20S) + lentille de focalisation F400 + boîtier de commande système trois-en-un + écran d'affichage.
Ce type de schéma de correspondance est: utilisez directement la tête de soudage laser portable (SUP20S) pour réaliser le soudage, le nettoyage et la découpe, mais lorsqu'il est utilisé pour le nettoyage, remplacez l'objectif de mise au point F150 fourni par le SUP20S par l'objectif de mise au point F400. L'avantage de ce schéma est qu'il est plus économique et pratique, et la largeur de balayage peut atteindre 50mm pendant le nettoyage, ce qui est supérieur au premier schéma d'efficacité de nettoyage.
Les exigences en matière d'environnement d'exploitation et les principaux paramètres de cet équipement de programme sont présentés au tableau 1.2:
Tableau 1.2 Exigences en matière d'environnement d'exploitation et principaux paramètres du schéma 2
Tension d'alimentation (V) | 220V ± 10% AC 50/60Hz |
Placez l'environnement | Plat, aucune vibration et choc |
La température de l'environnement de travail (℃) | 10 ~ 40 |
Humidité de l'environnement de travail (%) | <70 |
Méthode de refroidissement | Refroidissement de l'eau |
Longueur d'onde applicable | 1064nm(± 10nm) |
Puissance applicable | ≤ 2000W |
Collimation | D20 * 5/F60 |
Focus (mode de soudage portable) | D20 * 4.5/F150 |
Focus (mode de nettoyage) | D20 * 4.5/F400 |
Réflexion | 30*14 T2 |
Spécifications de la lentille de protection | 18*2 |
Pression d'air maximale prise en charge | 10Bar |
Gamme de réglage verticale de mise au point | ± 10mm |
Plage de réglage du point (mode de soudage portable) | 0 ~ 6mm |
Plage de réglage du point (mode de nettoyage | 0 ~ 50mm |
Poids | 0.8kg |
Troisième option: tête de soudage laser portatif (SUP20S) + tête de nettoyage spéciale (SUP20C) + boîtier de commande système trois-en-un + écran d'affichage.
Les exigences de l'environnement d'exploitation et les principaux paramètres de la tête de soudage laser portable SUP20S sont indiqués dans le mode de soudage portable dans le tableau 1.1.
Les exigences de l'environnement d'exploitation et les principaux paramètres de la tête de nettoyage spéciale SUP20C sont indiqués dans le tableau 1.3:
Tableau 1.3 exigences d'environnement de fonctionnement et principaux paramètres des têtes de nettoyage spéciales.
Tension d'alimentation (V) | 220V ± 10% AC 50/60Hz |
Placez l'environnement | Plat, aucune vibration et choc |
La température de l'environnement de travail (℃) | 10 ~ 40 |
Humidité de l'environnement de travail (%) | <70 |
Méthode de refroidissement | Refroidissement de l'eau |
Longueur d'onde applicable | 1064nm(± 10nm) |
Puissance applicable | ≤ 2000W |
Collimation | D20 * 5/F60 |
Focus | D20 * 4.5/F400 |
Réflexion | 30*14 T2 |
Spécifications de la lentille de protection | 18*2 |
Pression d'air maximale prise en charge | 10Bar |
Gamme de réglage verticale de mise au point | ± 10mm |
Plage de réglage du spot | 0 ~ 150mm |
Poids | 0.8kg |
Avant de fournir de l'énergie, assurez-vous que la coque de la machine entière est mise à la terre de manière fiable.
La tête de sortie laser est connectée à la tête de soudage. Veuillez vérifier soigneusement la tête de sortie laser lorsque vous l'utilisez pour éviter la poussière ou toute autre pollution. Lors du nettoyage de la tête de sortie laser, veuillez utiliser du papier de lentille spécial.
Si l'équipement n'est pas utilisé conformément aux méthodes spécifiées dans ce manuel, il peut être dans un état de fonctionnement anormal et causer des dommages.
Lorsque vous remplacez la lentille de protection et la lentille de focalisation, assurez-vous de la protéger.
Remarque: lors de la première utilisation, lorsque la lumière rouge ne peut pas sortir de la buse en cuivre, assurez-vous de ne pas appuyer sur la gâchette pour émettre de la lumière.
Prise | Définition | Type de signal | Explication détaillée |
Alimentation électrique | 1 | -15V | Entrez | Connectez-vous à une alimentation à découpage V2 de ± 15V, fournissez une tension d'alimentation de 15V | |||
2 | GND | Lieu de référence | Connectez-vous à n'importe quelle alimentation de commutation COM | De ± 15V | |||
3 | 15V | Entrez | Connectez-vous à une alimentation à découpage V1 de ± 15V, fournissez une tension d'alimentation de 15V | ||||
4 | GND | Referen ce lieu | -Alimentation électrique connectée V | À | 24V | Commutation | |
5 | 24V | Entrez | Alimentation électrique connectée en V | À | 24V | Commutation | |
Écran LCD | 1 | G | Referen ce lieu | Puissance au sol | |||
2 | R | Expéditeur | Direction des données: contrôleur → écran LCD | ||||
3 | T | Extrémité Receivin g | Direction des données: écran → contrôleur | LCD | |||
4 | V | Sortie | Fournit une alimentation 24V pour écran LCD | ||||
Signal interface 1 | 1 | GND | Referen ce lieu | Signal au sol | |||
2 | Signal d'alarme de pression d'air | Entrez | La polarité du signal d'alarme peut être réglée sur la page de réglage et réglée sur une alarme de bas niveau lorsqu'elle n'est pas utilisée | ||||
3 | GND | Referen ce lieu | Signal au sol | ||||
4 | Refroidisseur d'eau signal d'alarme | Entrez | La polarité du signal d'alarme peut être réglée sur la page de réglage et réglée sur une alarme de bas niveau lorsqu'elle n'est pas utilisée | ||||
5 | Verrouiller solidement le terrain de référence | En isolement | Mode de soudage: connectez la pièce traitée et formez une boucle de 6 pieds pour éviter toute émission de lumière accidentelle. Mode de nettoyage: L'interface est suspendue et aucun jugement n'est fait à l'intérieur du logiciel. | ||||
6 | Verrouiller en toute sécurité | Entrez | Mode de soudage: connectez le fil bleu du fil à trois noyaux de la tête de soudage. Mode de nettoyage: L'interface est Suspendu, et aucun jugement n'est fait à l'intérieur du logiciel. | ||||
7 | Interrupteur de lumière de la tête de soudage 1 | Referen ce lieu | Le fil brun du fil à trois noyaux relié à la tête de soudure. | ||||
8 | Interrupteur de lumière de la tête de soudage 2 | Entrez | Le fil bleu du trois-noyau relié à la tête de soudure. | Fil | |||
Signal interface 2 | 1 | Entrée réservée | Entrez | Réservé | |||
2 | Sortie réservée | Sortie | Réservé (synchronisé avec le signal de soupape d'air de 4 pieds) | ||||
3 | Soupape de protection- | Referen ce lieu | Signal au sol (terre de référence de la broche 2/4) | ||||
4 | Soupape de protection | Sortie | Soupape d'air ouverte: sortie 24V; Soupape d'air fermée: pas de sortie. | ||||
5 | Fil d'alimentation- | Mode de soudage: Le signal de l'interrupteur d'alimentation par fil de la machine de transfert de fil, indépendamment du positif ou du négatif. Mode de nettoyage: aucune alimentation de fil n'est requise et l'interface est suspendue. | |||||
6 | Fil d'alimentation | ||||||
Signal interface 3 | 1 | Signal laser | Anormal | Entrez | Signal d'alarme laser | ||
2 | Laser activer | Lumière | Sortie | Activer le signal du laser | |||
3 | Sortie 24V | Sortie | Sortie 24V, tension directement après la mise sous tension. | Sortie | 24V | ||
4 | GND | Referen ce lieu | Terrain de référence (terrain de référence pour la broche 1/2/3/5) | ||||
5 | Quantité analogique 0 ~ 10V | 0 ~ 10V Analogique Quantité | Connectez-vous à la quantité analogique du laser DA | ||||
6 | RF-(PWM-) | Sortie | Signal de modulation de largeur d'impulsion laser- | ||||
7 | RF (PWM) | Sortie | Signal de modulation de largeur d'impulsion laser | ||||
2.1.1 Terminal d'alimentation du contrôleur
La borne d'alimentation utilise une interface 5P, et l'alimentation à découpage 24V fournie et l'alimentation à découpage de ± 15V sont utilisées pour l'alimentation.
Veuillez noter que l'alimentation à découpage 15V distingue les pôles positif et négatif, V1 est connecté à 15V, V2 est connecté à-15V, et tout COM sur l'alimentation de commutation 15V est connecté à la broche 2 GND!
Veuillez noter que l'alimentation à découpage doit être mise à la terre!
2.1.2 Contrôleur écran LCD
Le câblage de l'écran LCD est inclus avec lui, et il peut être connecté directement. La définition spécifique est indiquée dans le tableau 2.1 ci-dessus.
2.1.3 Interface du signal du contrôleur 1
L'interface de signal 1 utilise l'interface 8P, qui est l'interface de signal d'entrée.
Signal interface 1 | ||
Numéro d'écrin | Définition du signal | Description de la fonction |
1 | GND | Si vous devez activer le port d'entrée du signal d'alarme de pression d'air (le câblage est requis), veuillez régler le «niveau d'alarme de pression d'air» sur la page de réglage de l'écran au même niveau que le niveau d'alarme de la valve d'air réelle. |
2 | Signal d'alarme de pression d'air | |
3 | GND | Si le port d'entrée du signal d'alarme du réservoir d'eau doit être activé (le câblage est requis), veuillez définir le "niveau d'alarme du refroidisseur d'eau" sur la page de réglage d'affichage pour qu'il soit cohérent avec le niveau d'alarme réel du refroidisseur d'eau. |
4 | Réservoir d'eau signal d'alarme | |
5 | Verrouiller solidement le terrain de référence | Mode de soudage: directement connecté à la pièce. Mode de nettoyage: L'interface est suspendue, Et aucun jugement n'est fait à l'intérieur du logiciel. |
6 | Verrouiller en toute sécurité | Mode de soudage: La serrure de sécurité au sol de la tête de soudage est connectée au fil bleu du fil à trois noyaux. Lorsque la tête de soudage touche la pièce, le verrou de sécurité au sol sur l'écran s'allume. Mode de nettoyage: L'interface est suspendue et aucun jugement n'est fait à l'intérieur du logiciel. |
7 | Interrupteur de lumière de la tête de soudage 1 | Connectez le fil brun du fil à trois noyaux. |
8 | Interrupteur de lumière de la tête de soudage 2 | Connectez le fil noir du câble à trois cœurs. Lorsque la gâchette est tirée, le bouton de déclenchement sur l'écran sera activé. |
Remarque: Veuillez noter que seulement lorsqu'il n'y a pas d'alarme et que le verrouillage de sécurité et le signal du commutateur sont affichés en vert, les ports de sortie suivants auront des signaux de sortie normaux. | ||
2.1.4 Contrôleur interface de signal 2
L'interface de signal 2 utilise l'interface 6P et la définition détaillée de la fonction est indiquée dans le tableau 2.3:
Tableau 2.3 Fonction description de l'interface du signal 2
Signal interface 2 | ||
Goupille Numéro | Signal Définition | Description de la fonction |
1 | Entrée réservée | Goupille réservée |
2 | Sortie réservée | |
3 | Soupape de protection- | Soupape d'air ouverte: sortie de soupape d'air de protection 24V; Soupape d'air fermée: soupape d'air de protection sans sortie. |
4 | Soupape de protection | |
5 | Fil d'alimentation- | Mode de soudage: Le signal de l'interrupteur d'alimentation par fil de la machine de transfert de fil, indépendamment du positif ou du négatif. Mode de nettoyage: aucune alimentation de fil n'est requise, et le L'interface est suspendue. |
6 | Fil d'alimentation |
2.1.5 Contrôleur interface de signal 3
L'interface de signal 3 utilise l'interface 7P et la définition détaillée de la fonction est indiquée dans le tableau 2.4:
Tableau 2.4 Description de la fonction de l'interface du signal 3
Signal interface 3 | ||||||||
Goupille Numéro | Signal Définition | Description de la fonction | ||||||
1 | Signal anormal laser | Si vous devez l'activer (une connexion filaire est requise), veuillez définir le "Niveau d'alarme laser" sur la page de réglage de l'écran pour qu'il soit cohérent avec le Niveau d'alarme laser réel. | ||||||
2 | Laser Permettre | Lumière | Activer, se connecter à l'activer du laser. | |||||
3 | Sortie 24V | Sortie 24V, directement sortie 24V tension après Puissance allumée. | ||||||
4 | GND | 1/2/3/5 commun) | Sol | (Référence | Sol | Pour | Goupille | |
5 | Analogique | Sortie analogique (par défaut est 0 ~ 10V de tension analogique). | ||||||
6 | RF-(PWM-) | Signal modulé PWM | ||||||
7 | RF (PWM) | Signal de modulation PWM | ||||||
Le câblage du contrôleur trois-en-un est légèrement différent dans différents modes,

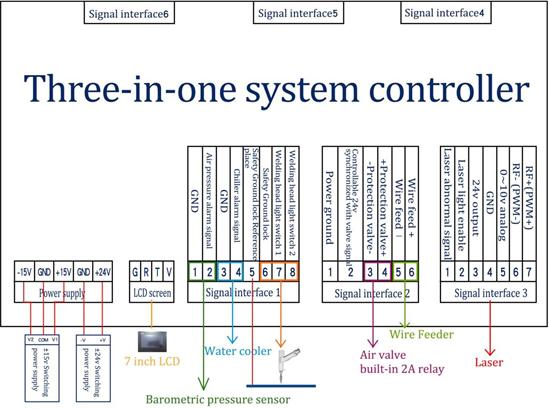

Figure 2.1 Schéma de câblage du contrôleur de mode de soudage
La tête de soudage SUP convient à la plupart des générateurs laser industriels. Les connecteurs de fibre couramment utilisés incluent IPG, Ruike, Chuangxin, Fibo, Tottenham, Jept, Kaplin, etc. L'optique doit être maintenue propre et toute la poussière doit être enlevée avant utilisation. La tête de la torche doit être placée horizontalement lorsque la fibre optique est insérée pour empêcher la poussière de tomber dans l'interface.
Méthode d'installation
L'interface du tuyau d'eau et du tuyau d'air peut être installée avec des tuyaux d'un diamètre extérieur de 6mm et d'un diamètre intérieur de 4mm. Le milieu est l'entrée de gaz, et les deux côtés sont les canalisations d'entrée et de sortie d'eau (quelles que soient les directions d'entrée et de sortie), comme indiqué dans la figure suivante:

Figure 2.2 Schéma de la conduite d'eau et du tuyau d'air
Le système de refroidissement est divisé en la partie du circuit d'eau de la tête de soudage et la partie du circuit d'eau de la tête de fibre optique, qui sont connectés en série, comme indiqué dans la figure ci-dessous:
Le pistolet de soudage et le boîtier de commande utilisent trois fils pour se connecter, y compris: le cordon d'alimentation du moteur à deux cœurs, la ligne de signal du moteur à cinq cœurs et le verrouillage de sécurité à trois cœurs et la ligne de bouton de déclenchement.
Le numéro de version du panneau de commande du système trois-en-un est 532. Vous pouvez vérifier la version du système via la page de surveillance. Les trois derniers chiffres indiquent la version du panneau de commande.

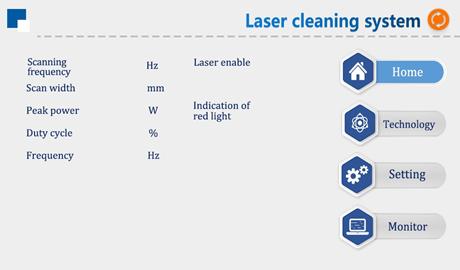

(1) Première page
Sur cette interface, vous pouvez voir les paramètres de processus actuels (le processus ne peut pas être modifié sur cette page) et les informations d'alarme en temps réel.
Lorsque l'alimentation est activée, l'activation par défaut est ON, indiquant que le voyant rouge est par défaut LINE et que le mode de soudage est continu. Lorsque l'activation est désactivée, le signal d'activation ne sera pas envoyé au laser, qui peut être utilisé pour tester la fonction de sortie de gaz. Éteignez le voyant rouge et le moteur cesse de balancer. À ce moment, le feu rouge est un point de réglage de la position centrale. Le mode de soudage est divisé en soudage continu et par points. Lorsque le soudage par points est sélectionné, le type de soudage par points doit être défini sur la page de réglage.
Le verrou de sécurité est divisé en gris et vert. Lorsque les 5 et 6 broches de l'interface de signal 1 sont court-circuitées, l'affichage est vert. À ce moment, la lumière peut être émise en contrôlant la broche de signal "interrupteur de phare de soudage 1, 2".
Coin supérieur droit orange Le bouton est un bouton de commutation, cliquez pour passer à l'interface de sélection du mode de nettoyage.

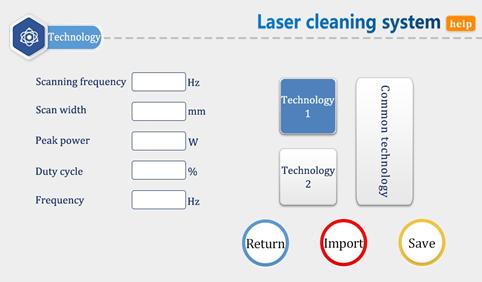

(2) Page d'artisanat

Gamme de vitesse de numérisation: 2 ~ 6000 mm/s;
Plage de puissance de crête: 1W ~ xW, x est la puissance du laser sur la page de réglage;
Plage de cycle de service: 0 ~ 100%, le réglage par défaut est 100%, généralement pas besoin de changer; Plage de fréquence d'impulsion: 5 ~ 100000Hz, 5 ~ 5000Hz est recommandé; Précautions:
L'interface de processus contient les paramètres de processus pour le débogage. Il y a un
Total de 10 processus qui peuvent être sauvegardés dans cette version.
Les paramètres de la page d'artisanat peuvent être modifiés, cliquez sur la zone de saisie pour modifier, cliquez sur OK après modification, puis enregistrez, et cliquez sur importer lors de son utilisation (modifier-sauvegarder-importer).
Certains lasers ne peuvent pas émettre de lumière avec une puissance inférieure à 10%. Lorsque la puissance de crête de la page d'artisanat est inférieure à 10% de la puissance maximale du laser sur la page de réglage, tous les signaux de sortie sont normaux, mais la lumière peut ne pas être émise.
Le cycle de service est 100% par défaut et n'a généralement pas besoin d'être modifié. À ce moment, la fréquence d'impulsion ne fonctionne pas. Si vous avez besoin de l'utiliser, veuillez l'ajuster en fonction des besoins réels. Exemple: puissance de crête de 300W, cycle de service 50% et fréquence d'impulsion de 1000Hz. À ce moment, la période d'émission de lumière est de 1mS, 0.5mS émet de la lumière à 300W, 0.5mS n'émet pas de lumière et fait des allers-retours. À ce moment, les coups d'air au lieu de soudage et le bruit anormal sont normaux. La situation réelle est soumise aux paramètres laser.
Cliquez sur le bouton "Aide" en haut à droite de l'écran pour obtenir plus d'explications de paramètres connexes.
Plus d'artisanat de référence peut être consulté dans l'artisanat de l'applet WeChat.

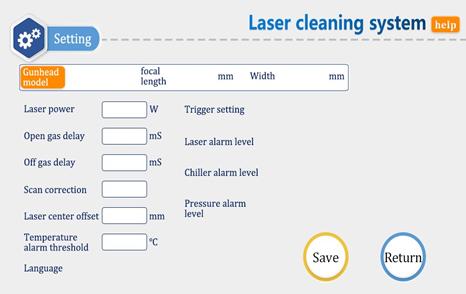

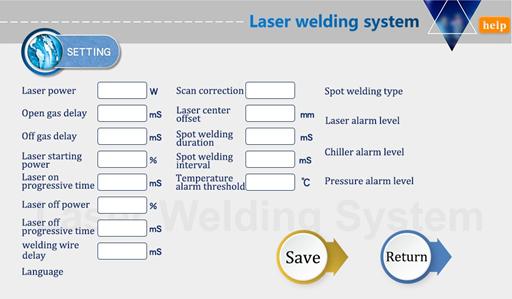

(3) page Réglages

Cliquez sur "Paramètres" sur la page d'accueil et entrez le mot de passe 123456 sur la page d'entrée de mot de passe de la fenêtre contextuelle pour entrer dans la page des paramètres.
La puissance laser est la puissance maximale calibrée par le fabricant laser utilisé. Veuillez le remplir correctement.
Le retard d'air du commutateur est par défaut à 200ms et la plage est de 0ms à 3000ms.
Exemple: réglez le délai d'antenne sur 1000ms et le délai de désactivation sur 500ms. L'effet réel est que lorsque la gâchette est pressée, la respiration dure 1000ms puis la lumière est émise. Relâchez la gâchette, après que le laser cesse d'émettre de la lumière, continuez à s'évacuer pendant 500ms, puis arrêtez la ventilation.
Le réglage raisonnable du retard du gaz de l'interrupteur peut bien protéger la piscine fondue de l'oxydation et empêcher le retour des scories d'endommager la lentille.

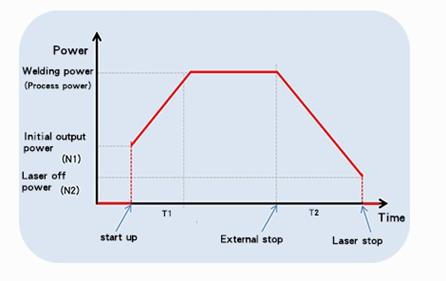

Lorsque la lumière est allumée, la puissance du processus est progressivement augmentée de N1 à 100%; lorsque la lumière est coupée, elle est progressivement augmentée de 100% de la puissance du processus à N2; (comme indiqué dans la figure ci-dessous):
Généralement, la puissance optique de commutation prédéfinie est 20% et le temps progressif optique de commutation est de 200ms;
La compensation de retard d'alimentation par fil est le temps d'avance d'alimentation par fil par rapport au signal lumineux. Il peut être utilisé en conjonction avec la fonction de retrait, et il n'est pas défini par défaut;
Le seuil d'alarme de température maximale est de 65 ℃, lorsque la valeur est réglée à 0, aucune alarme de température ne sera détectée;
Coefficient de correction de balayage = largeur de ligne cible/largeur de ligne de mesure, plage 0.01 ~ 4. Généralement réglé sur 1;
Décalage du centre laser-3 ~ 3mm, réduisez-le et déplacez-le vers la gauche, augmentez-le et déplacez-le vers la droite, il est utilisé pour ajuster le centre de la lumière rouge de l'axe;
Le signal de niveau d'alarme de pression d'air/refroidisseur d'eau/laser est par défaut à bas niveau. Lorsque ce signal d'alarme est utilisé, le niveau d'alarme doit être réglé ici pour être cohérent avec le niveau d'alarme du dispositif externe;
La durée de soudage par points est le temps d'émission de lumière dans chaque cycle en mode de soudage par points, et le temps d'intervalle de soudage par points est le temps de feu d'arrêt dans chaque cycle en mode de soudage par points;
Cliquez sur la zone "Langue" dans le coin inférieur gauche pour changer la langue de l'interface. La version actuelle prend en charge le chinois, l'anglais, le coréen et le russe. Cliquez sur le bouton "Aide" en haut à droite pour obtenir plus d'informations sur les paramètres connexes.

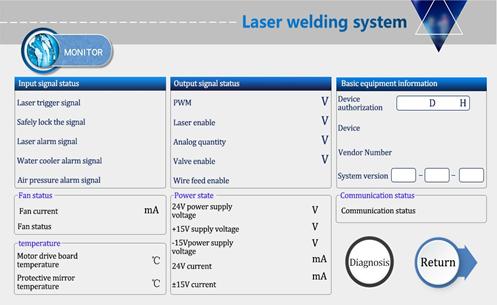

(4) Page de surveillance

Cette page affiche l'état de chaque signal et les informations de l'appareil. Veuillez noter que cette interface de surveillance n'est affichée que lorsque l'interface de réglage est en chinois, sinon c'est une page de surveillance d'autres versions.
(1) statut du signal d'entrée
Signal de déclenchement laser: appuyez sur le déclencheur de soudage portatif, les 7 et 8 broches de l'interface de signal 1 sont activées et le statut passe du gris au vert pour prendre effet.
Signal de verrouillage en toute sécurité: serrez la pièce en toute sécurité. Lorsque la buse en cuivre de la tête du pistolet touche la pièce, le statut passera du gris au vert pour prendre effet. Laser/refroidisseur d'eau/signal d'alarme de pression d'air: surveillez les entrées d'état de niveau en temps réel à partir de ces interfaces.
(2) statut du signal de sortie
Lorsque le signal est sorti, le signal dans cette zone change immédiatement et peut être directement visualisé. Le signal de surveillance est un signal de circuit de détection en temps réel, qui fluctue dans une certaine plage et a une erreur de moins de 0.3V par rapport au signal de sortie final.
(3) Informations relatives à l'équipement de base
Autorisation de l'appareil: L'appareil peut être autorisé pour la durée d'utilisation. Lorsque l'appareil est utilisé pendant plus que le temps défini, l'autorisation est affichée comme terminée. L'autorisation par défaut d'usine est valable longtemps. Si vous avez besoin de cryptage et de décryptage, veuillez contacter notre société pour toute demande.
(4) Diagnostic
La communication entre l'écran tactile et la carte principale est affichée. S'il n'y a pas de synchronisation, vérifiez la ligne de connexion de l'écran. Sur l'interface de surveillance, cliquez sur le bouton "Diagnostic" pour entrer dans l'interface de diagnostic. Aucune lumière ne sera émise à ce moment, et elle est utilisée pour mesurer si chaque port de signal a une sortie réelle, généralement la valeur de sortie est cohérente avec la valeur de détection. Lorsqu'il est incohérent, la charge est anormale, par exemple lorsque le laser n'émet pas de lumière, en commutant un seul port et en utilisant le logiciel de surveillance laser ou le multimètre pour mesurer, il peut vraiment refléter si le signal est envoyé.


Figure 3.2.1 Page d'accueil de soudage
Figure 3.2.2 Page de commutation Cliquez sur le bouton de commutation sur la page d'accueil de soudage pour entrer dans la page de transition.
De la même manière, vous pouvez passer du mode de nettoyage au mode de soudage.
3.3.1 Première page

Sur cette interface, vous pouvez voir les paramètres de processus actuels (le processus ne peut pas être modifié sur cette page) et les informations d'alarme en temps réel.
② Lorsque la puissance est activée, l'activation par défaut est ON, indiquant que le voyant rouge est par défaut LINE. Lorsque l'activation est désactivée, le signal d'activation ne sera pas envoyé au laser, qui peut être utilisé pour tester la fonction de sortie de gaz. Éteignez le voyant rouge et le moteur cesse de balancer. À ce moment, le feu rouge est un point de réglage de la position centrale.
③ Ce mode ne détecte plus le signal de verrouillage de sécurité, il n'est donc pas nécessaire de modifier le câblage après avoir basculé le mode.
④ Coin supérieur droit orange Le bouton est un bouton de commutation, cliquez pour passer à l'interface du mode de soudage.
(2) Page d'artisanat

Gamme de fréquence de balayage: 0 ~ 100Hz;
Gamme de largeur de balayage: 0 ~ 20mm/50mm/150mm, la largeur maximale est sélectionnée en fonction du corps du pistolet et du modèle de lentille de focalisation. Voir la page de sélection du modèle pour plus de détails.
Plage de puissance de crête: 1W ~ xW, x est la puissance laser définie sur la page de réglage;
Plage de cycle de service: 0 ~ 100%, le réglage par défaut est 100%, généralement pas besoin de changer; Plage de fréquence d'impulsion: 5 ~ 100000Hz, 5 ~ 5000Hz est recommandée;
Précautions:
L'interface de processus contient les paramètres de processus pour le débogage. Un total de 3 processus peuvent être sauvegardés dans cette version.
2 × fréquence de balayage × largeur de balayage = vitesse de numérisation réelle. Le maintien de la même fréquence de balayage peut assurer une trajectoire de balayage relativement uniforme sous différentes largeurs de balayage.
Les paramètres de la page d'artisanat peuvent être modifiés, cliquez sur la zone de saisie pour modifier, cliquez sur OK après modification, puis enregistrez, et cliquez sur importer lors de son utilisation (modifier-sauvegarder-importer).
Certains lasers ne peuvent pas émettre de lumière avec une puissance inférieure à 10%. Lorsque la puissance de crête de la page d'artisanat est inférieure à 10% de la puissance maximale du laser sur la page de réglage, tous les signaux de sortie sont normaux, mais la lumière peut ne pas être émise.
Le cycle de service est 100% par défaut et n'a généralement pas besoin d'être modifié. À ce moment, la fréquence d'impulsion n'a aucun effet. Si vous avez besoin de l'utiliser, veuillez l'ajuster en fonction des besoins réels. Exemple: puissance de crête de 300W, cycle de service 50% et fréquence d'impulsion de 1000Hz. À ce moment, la période d'émission de lumière est de 1mS, 0.5mS émet de la lumière à 300W, 0.5mS n'émet pas de lumière et fait des allers-retours. À ce moment, l'air souffle au lieu de soudage et le bruit anormal est normal. La situation réelle est soumise aux paramètres laser.
Cliquez sur le bouton "Aide" en haut à droite de l'écran pour obtenir plus d'explications de paramètres connexes.
Pour plus d'artisanat de référence, vous pouvez vérifier l'artisanat de l'applet WeChat.
(3) page Réglages

Cliquez sur "Paramètres" sur la page d'accueil et entrez le mot de passe 123456 sur la page d'entrée de mot de passe de la fenêtre contextuelle pour entrer dans la page des paramètres. Par rapport au mode de soudage, la page de réglage du mode de nettoyage a supprimé les paramètres qui ne sont pas utilisés pour le nettoyage, et a ajouté deux paramètres dédiés au nettoyage, "Tip Type" et "Trigger Setting".
La puissance laser est la puissance maximale calibrée par le fabricant laser utilisé, veuillez la remplir correctement;
Le retard par défaut du gaz de l'interrupteur est de 200ms et la plage est de 0ms à 3000ms;
Le défaut de correction de balayage est 1, et la plage est de 0.1 ~ 4. "Correction de balayage" × "largeur de balayage" de la page d'artisanat = largeur de balayage réelle au point focal (± 3mm);
Le décalage du centre laser est de 0mm par défaut et la plage est de-75mm à 75mm. Diminution pour se déplacer vers la gauche, augmenter pour se déplacer vers la droite, appliqué pour ajuster l'axe du centre de la lumière rouge;
Le seuil d'alarme de température est de 65 ° C par défaut, et l'alarme est invalide lorsqu'elle est réglée à 0 ° C.
Réglage de la gâchette: lorsque vous sélectionnez double-cliquer, appuyez deux fois sur la gâchette pour émettre de la lumière, ce qui peut empêcher le contact accidentel. Appuyez une fois sur le déclencheur lorsque vous choisissez de cliquer pour émettre de la lumière.
Le signal de niveau d'alarme de pression d'air/refroidisseur d'eau/laser est par défaut à bas niveau. Lorsque ce signal d'alarme est utilisé, le niveau d'alarme doit être réglé ici pour être cohérent avec le niveau d'alarme du dispositif externe;
"Type de conseil" Cliquez sur la zone orange pour entrer dans la page de sélection du modèle et sélectionnez la largeur de balayage correspondante en fonction du modèle spécifique. Si la largeur ne correspond pas au modèle, le laser peut frapper l'intérieur du corps du pistolet et endommager le produit.
(4) page de sélection de largeur de balayage
"SUP20S-150mm largeur de length-20mm focale" correspond au défaut d'usine
Ce système n'a pas de mode de coupe professionnel. Basé sur la puissance réelle du laser, le mode de soudage peut être utilisé pour la coupe de plaque mince.
Lorsque vous devez utiliser la fonction de coupe, veuillez remplacer la buse de cuivre de coupe et régler la largeur de balayage à 0mm.
Comment entretenir et remplacer les lentilles de protection:
Avant l'opération, veuillez nettoyer vos mains et essuyez-les, puis essuyez à nouveau vos mains avec du coton imbibé d'alcool.
Retirez les vis du couvercle du compartiment de la lentille de protection dans un endroit relativement exempt de poussière, retirez le support de la lentille de protection et protégez-le (couvert par
Papier de masquage). Vérifiez la lentille de protection. S'il y a une brûlure évidente sur la surface de la lentille de protection, remplacez-la directement.
Vérifiez ensuite la bague d'étanchéité accumulée blanche sous la lentille de protection. (S'il y a une égratignure ou une déformation de la bague d'étanchéité accumulée, elle ne peut pas être utilisée et doit être remplacée immédiatement.
Essuyez l'ouverture du compartiment et l'intérieur du couvercle du compartiment avec une boule de coton trempée dans de l'alcool, insérez rapidement le porte-lentille de protection dans le compartiment de protection et serrez les vis.
Si l'alarme ci-dessus se produit sans utiliser le signal d'alarme, veuillez modifier le niveau d'alarme sur la page de réglage de l'écran.
Si l'alarme ci-dessus se produit lorsque le signal d'alarme est utilisé, vérifiez si l'alarme de l'équipement correspondant ou les niveaux élevés et bas du signal d'alarme sont mal réglés.
Si l'écran n'est pas allumé, assurez-vous que le contrôleur est allumé et vérifiez si le fil à quatre cœurs entre le contrôleur et l'écran est correctement câblé, et si la tension 24V de la broche 1 et de la broche 4 est normale.
Si le clic ne fonctionne pas pendant une utilisation normale, vérifiez si la température de la machine entière est trop élevée.
Tap Impossible d'entrer, vérifiez si le fil à quatre cœurs entre le contrôleur et l'écran est correctement câblé et si les deuxième et troisième broches sont normales. Pour plus de détails, voir 2.1.2 sur l'affichage du contrôleur.
Il n'y a pas de réponse lorsque vous cliquez sur l'appareil nouvellement installé. Il se peut que la version du système ne corresponde pas, utilisez simplement la carte SD pour re-glisser le programme. Veuillez consulter notre société pour la version spécifique.
Vérifiez s'il y a une invite d'alarme sur la page d'accueil et si l'activation laser est allumée;
Vérifiez si le signal de déclenchement et le signal de verrouillage de sécurité sur la page de surveillance sont affichés en vert lors du soudage;
Vérifiez si le PWM, l'activation laser et la sortie analogique sur la page de surveillance sont normaux pendant le soudage.
Si le statut ci-dessus est normal, veuillez vérifier si le laser a une alarme anormale. Exemple: L'air est alimenté et le fil est alimenté mais la lumière n'est pas émise, c'est parce que le laser est défectueux ou que le câblage laser est faux. Si ni l'air n'est évacué ni le fil n'est alimenté, le signal d'entrée peut manquer. Pour plus de détails, voir: 2.1.3 Contrôleur interface de signal 1.
