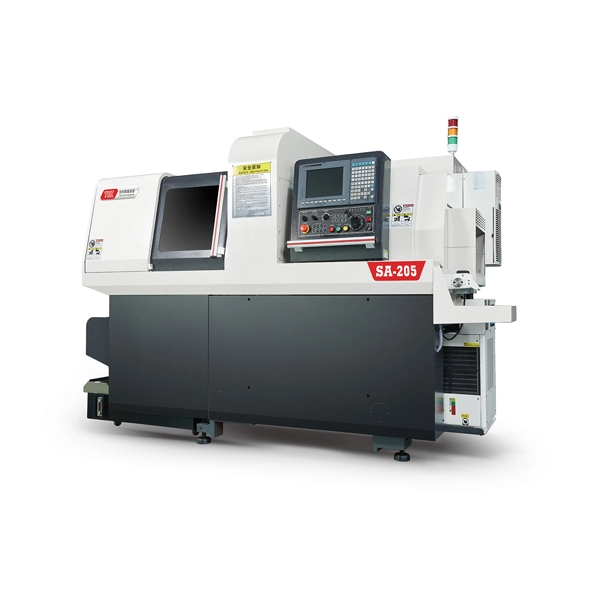

CNC SWISS LATHE-Tour à 5 axes

Name: CNC SWISS LATHE-Tour à 5 axes
Brand: WUHAN REMCOR TECHNOLOGY CO., LTD.
Price: 100 USD

Cette série CNC de type suisse tour. Il combine des outils coulissants et une tourelle qui est de multiples porte-outils, les broches principales, les sous-broches et les axes d'outil rotatifs sont entièrement intégrés sur la structure. Une machine peut effectuer rapidement des opérations de tournage, de fraisage, de forage, de taraudage et de fraisage latéral.

Contactez-nous 





SA-205/265 5 axes Caractéristiques du tour

1. La structure de la machine et le module de broche principal s'appliquent avec la fonte Meehanite avec une conception de nervure à haute rigidité. Toute la structure est coulée en une seule fois et traitée pour éliminer le stress. De sorte que assurer la précision pour une utilisation de longue date

2. haute précision, haute efficacité, moins de traitement de suivi

La tolérance de traitement est de ± 0.003mm, ajouter la structure spéciale de douille de guidage qui peut minimiser le matériel de queue.

3. les pièces complexes peuvent être traitées en une seule fois

Prend en charge avec 6 axes de moules de différence max, ce qui permet l'achèvement ponctuel de plusieurs processus tels que le tournage, le fraisage, le forage et le taraudage, etc.

3. large gamme de traitement des matériaux

Bon pour traiter une variété de matériaux, y compris l'acier inoxydable, l'alliage d'aluminium, le cuivre, l'alliage de titane, adapté aux scénarios d'application dans différents domaines.

Vidéo de traitement typique de SA-205/265 tour à 5 axes

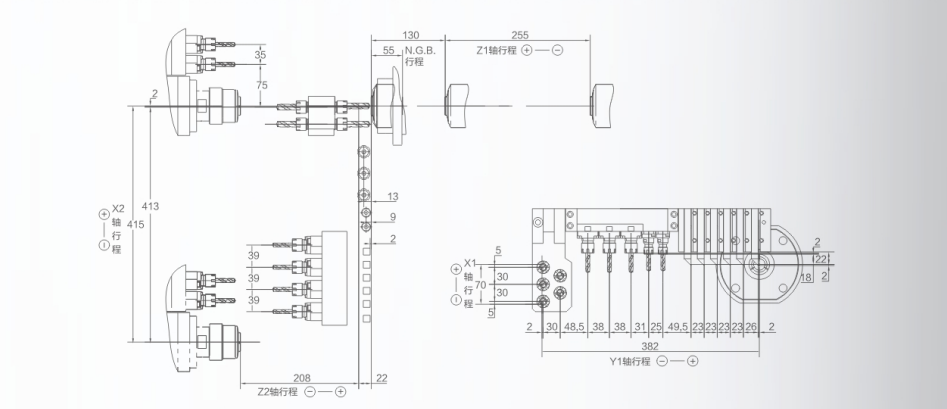

SA-205/265 5 Axe Lathe Paramètre Détails

Article				SA265	SA205
Diamètre d'usinage maximum				Φ 26mm	Φ 20mm
Coup de tête max	Guidage standard			260mm	260mm
	Douille sans guidage			2.5D	2.5D
Outil de tournage	Quantité d'outils			6pcs	6pcs
	Spécifications de l'outil			□ 12mm	□ 12mm
Porte-outil de visage	Quantité d'outils		Travail frontal-end	5 pcs
			Arrière-extrémité de travail	2 pcs(Max. 5 pcs)
	Max. forage		Outils fixes	Φ 10mm
	Max. tapotement		Outils de fixation	M8 * P1.25
Unité d'outil croisé	Quantité d'outils			5 pcs
	Spécifications de l'outil			5 ER16
	Perçage maximal			Φ 8mm(ER16)
	Tapping maximum			M6 * P1.0(ER16)
	Fraisage maximum			Φ 10mm
	Fraisage maximal			Largeur 1.5, profondeur 4mm
	Vitesse de broche		ER16	6,000min-1
			ER11	8,000min-1
	Puissance d'entraînement			1Kw
Vitesse de déplacement rapide			Z1	32 m/min
			X1	32 m/min
			Y1	32 m/min
PrincipalBroche Max. Vitesse				10,000min-1 (6,000min-1 manchon de guidage synchrone)
PrincipalAngle d'indexation de la broche				Contrôle de l'axe C (0.001 °)
Puissance de la broche principale				2.2/3.7kw
Broche principale Diamètre du trou à travers				Φ 27mm	Φ 22mm
Capacité de liquide de refroidissement				170L
Puissance moteur de refroidissement				0.4kw
Dimensions globales (longueur * largeur * hauteur)				230013001780mm
Poids de la machine				2600kg
■ Spécifications de configuration de la deuxième broche (SUB)
Diamètre de traitement maximum				Φ 26mm	Φ 20mm
Longueur maximale de la partie de décharge				80mm
Longueur maximale de saillie de serrage				50mm
Traitement du côté arrière		Quantité d'outils	ER16	4-6 (fixe)
		Perçage maximal	Outils de fixation	Φ 8mm
			Outils de rotation	Φ 6mm
		Tapping maximum	Outils de fixation	M8 * P1.25
			Outils de rotation	M6 * P1.0
Vitesse de déplacement rapide			Z2	32 m/min
			X2	24 m/min
Vitesse maximale de la sous-broche				8,000min-1
Degré de sous-broche				Contrôle de l'axe C (0.001 °)
Puissance de sous-broche				1.5/2.2kw
