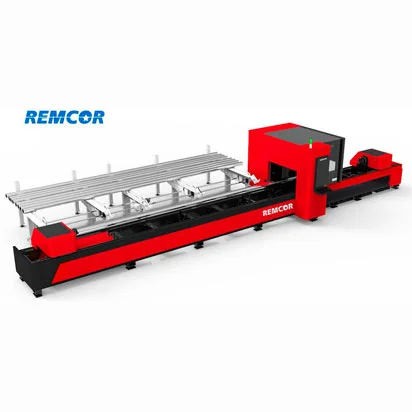

Machine de découpe laser à trois tubes Apollo BK 6000W-20000W

Par rapport à une machine de découpe laser à fibre de feuille, la sélection d'une machine de découpe laser à tuyau (tube) nécessite une prise en compte technique plus détaillée. En effet, la coupe de tuyaux est un processus de coupe 3D dynamique, impliquant la rotation, le serrage, la gravité et les vibrations, tandis que la coupe de feuille est principalement un mouvement linéaire 2D.

Pour la découpe laser de tôle, une fois que la taille de la feuille et l'épaisseur maximale du matériau sont confirmées, il est relativement facile de choisir une machine appropriée. Cependant, pour une machine de découpe laser à tuyaux, plusieurs paramètres supplémentaires doivent être évalués pour garantir des performances de coupe stables, une précision et une capacité d'automatisation.

Vous trouverez ci-dessous les points clés pour bien comprendre et sélectionner correctement une machine de découpe de tuyaux laser à fibre:

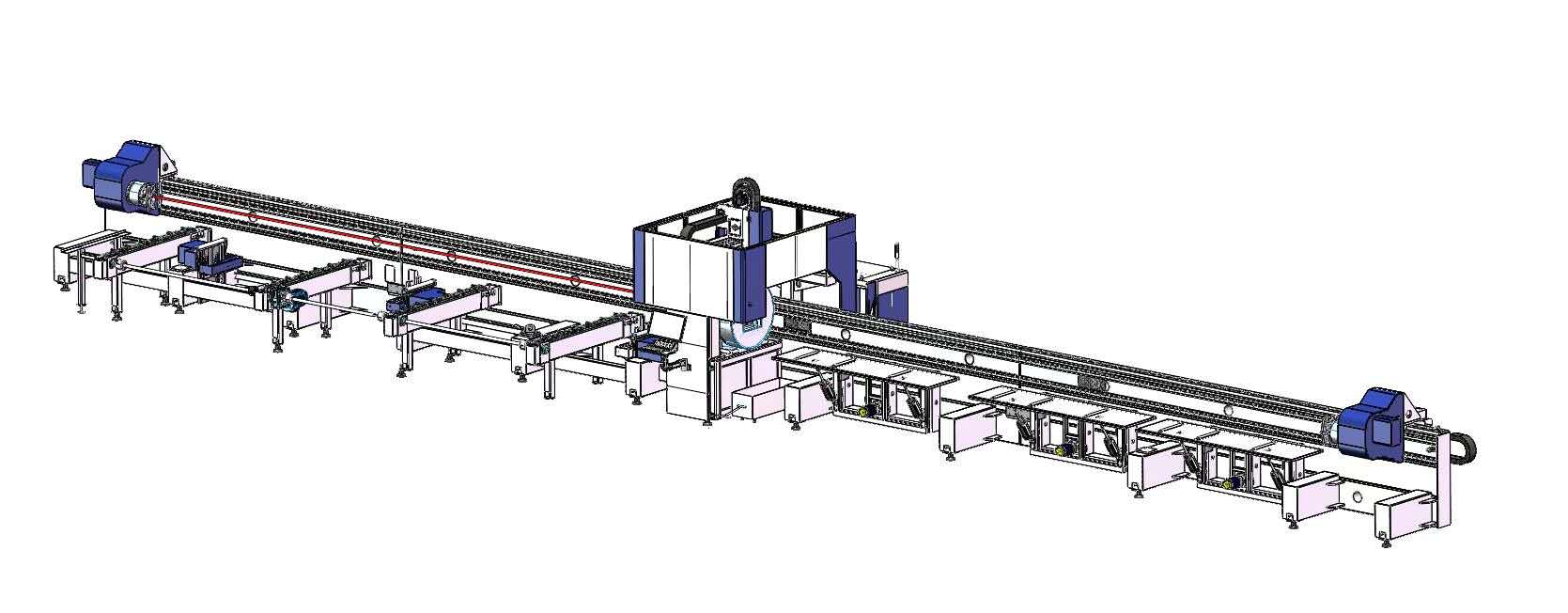

Trois mandrins côté semi-auto machine de découpe de tuyau de déplacement latéral

1. diamètre du tuyau (diamètre extérieur-OD)

Le premier et le plus critique facteur est le diamètre du tuyau.

Pour les tuyaux ronds, la sélection est basée directement sur le diamètre extérieur (OD).

Pour les tuyaux carrés ou rectangulaires, le diamètre rond équivalent doit être calculé.

Exemple:
Un tuyau carré de 100 × 100mm
Diamètre extérieur rond équivalent:
100 × 1.414 Diamètre 141mm

Dans ce cas, un diamètre de mandrin de 160mm doit être sélectionné pour assurer un serrage sûr.

Une sélection correcte de la taille du mandrin est essentielle pour la stabilité et la précision de la coupe dans toute machine de découpe laser à tube.

2. Forme de tuyau

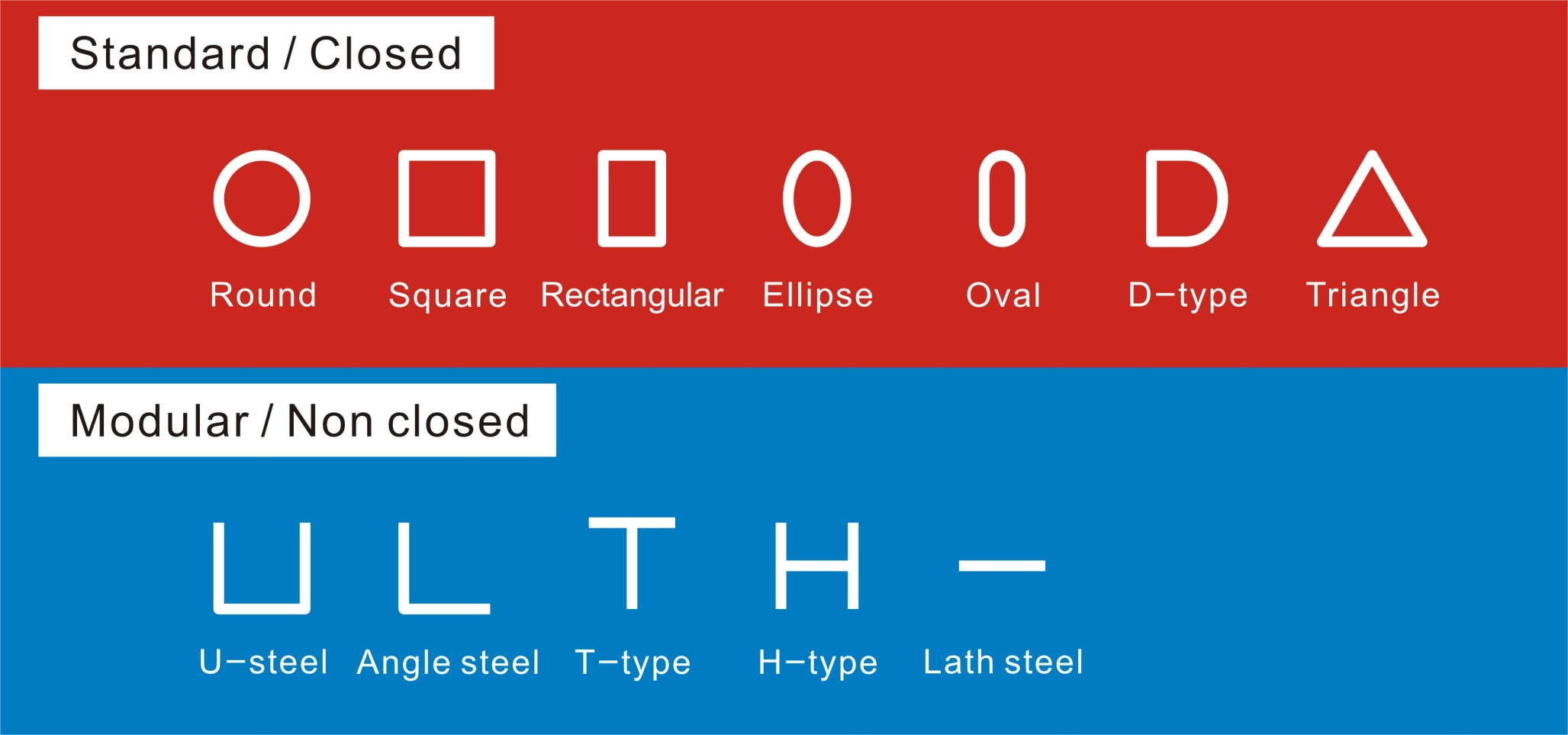

Les formes communes de tuyaux comprennent:

Rond

Carré

Rectangulaire

Ces formes conviennent généralement aux systèmes de chargement automatique.

Profils spéciaux tels que:

C-canal

H-faisceau

L-profil/angle en acier

Nécessitent généralement un chargement semi-automatique, en raison de leur structure asymétrique et de leur difficulté de serrage.

3. tuyau Longueur

Les longueurs de tuyau les plus courantes sont:

6 mètres (standard)

12 mètres (étendu)

La longueur du tuyau affecte directement la configuration de la machine, la conception du système de chargement et la quantité de mandrin.

4. Épaisseur du tuyau

L'épaisseur du tuyau a un impact direct sur la sélection de puissance de la source laser.

Contrairement à la coupe de feuille, la coupe de tuyau a un défi particulier:

L'épaisseur du coin est supérieure à l'épaisseur latérale, en particulier pour les tuyaux carrés et rectangulaires

En conséquence, la vitesse de coupe dans les coins est plus lente et une puissance laser insuffisante peut entraîner une mauvaise qualité de coupe

Par conséquent, les machines de découpe laser à tuyaux nécessitent souvent une puissance plus élevée par rapport aux machines de découpe de feuilles de même épaisseur nominale.

5. Type matériel

Le type de matériau est un autre facteur clé affectant la puissance laser et les performances de coupe.

Matériaux communs:

Acier au carbone (CS)

Acier inoxydable (SS)

Matériaux spéciaux:

Cuivre

Laiton

Alliages d'aluminium

Les matériaux hautement réfléchissants tels que le cuivre et le laiton doivent être clairement spécifiés à l'avance, car ils nécessitent une puissance laser plus élevée et des paramètres de coupe spécialisés.

6. Poids du tuyau unique

La capacité de charge du système de mandrin est limitée.

En règle générale, une machine de découpe de tuyaux à double mandrin prend en charge jusqu'à 300 kg

Si le poids du tuyau unique dépasse cette limite, la structure et la configuration de la machine doivent être réévaluées, telles que:

Mandrins lourds

Supports supplémentaires

Conception de machine personnalisée

7. Longueur des déchets arrière (matériel de queue)

Dans les régions où les coûts des matières premières sont élevés, les clients ont souvent besoin d'un minimum de déchets de queue.

Pour les tuyaux de grand diamètre ou résistants, le contrôle arrière des déchets devient particulièrement important. Les machines de découpe laser à tuyaux avancées peuvent réduire considérablement les restes de matériaux, améliorant ainsi l'utilisation globale des matériaux.

8. Longueur de la pièce finie et nombre de mandrins

La longueur de pièce finie requise détermine directement le nombre de mandrins nécessaires.

Pour les tuyaux de 6 m, la longueur maximale de la pièce finie non prise en charge avec deux mandrins est généralement de 3 m

Si la longueur de la pièce finie dépasse 3 m, une machine de découpe laser à trois tuyaux est fortement recommandée

Une conception à 3 mandrins offre un meilleur support, réduit les vibrations et assure une plus grande précision de coupe pour les pièces longues.

9. Fonction de coupe biseau

Pour les clients ayant des exigences de soudage, une fonction de coupe en biseau est souvent essentielle.

Coupe biseautée:

Améliore la qualité de soudage

Réduit le traitement secondaire

Est couramment utilisé dans les industries de l'acier structurel, les cadres et la fabrication lourde

Les machines de découpe de tuyaux à fibre laser modernes peuvent prendre en charge la coupe automatique en biseau pour une plus grande efficacité de production.

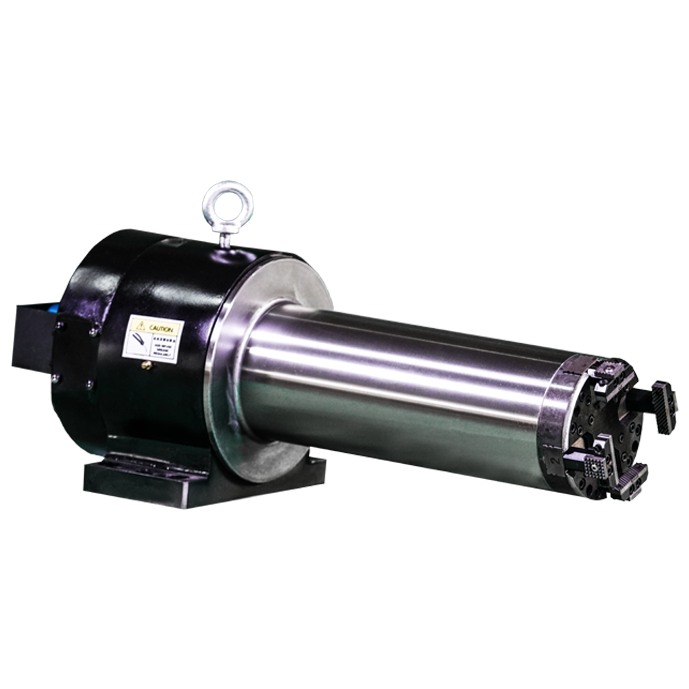

10) mandrins de précision

Transmission à engrenages hélicoïdaux d'une pièce entièrement fermée

Excellente performance anti-poussière et longue durée de vie

Dispositif de réglage de concentricité pratique

Mode automatique de coupe de matériau à queue courte pour un fonctionnement plus sûr

Corps en aluminium avec traitement d'oxydation pour une inertie plus faible et une meilleure résistance à la saleté

Force de serrage forte et fiable pour les tuyaux lourds et longs

Prend en charge une vitesse de rotation plus élevée pour une productivité accrue

Élimine les risques de fuite d'air et de mauvais serrage

Pour plus d'informations, le3 mandrins Tube Fiber Laser Machines de découpe Avantages et inconvénientsPeut être utile pour démêler plus

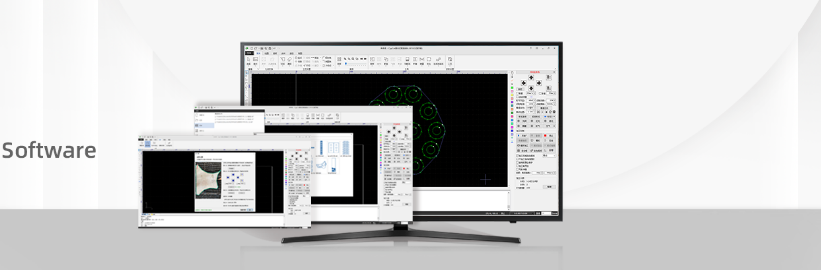

Système d'exploitation CNC intelligent

Il simplifie le fonctionnement complexe des machines CNC et intègre les modules CAO, Nest et CAM en un seul. Du dessin, de l'imbrication à la découpe de la pièce, tout peut être fini en quelques clics sur un grand écran IPAD. Réalisez le diagnostic intelligent, l'opération multi-threading, la perforation à trois niveaux, le contrôle de l'énergie laser, la recherche de bords adaptative, l'accélération et la décélération automatiques des coins, la coupe en vol, les tables de travail de commutation, compensation mécanique de précision etc.

Canards à pince pneumatique

Conception de pince pneumatique des deux côtés. Les doubles mandrins aident à réduire au minimum les vibrations du tube, garantissant une précision élevée dans des configurations de tubes même complexes à une vitesse de coupe élevée.

Actuellement en provenance de Chine, les marques "Runyuan" et "Dairuike" sont une bonne marque pour les mandrins de précision, en particulier pour les rouages lourds et à grande vitesse, etc.

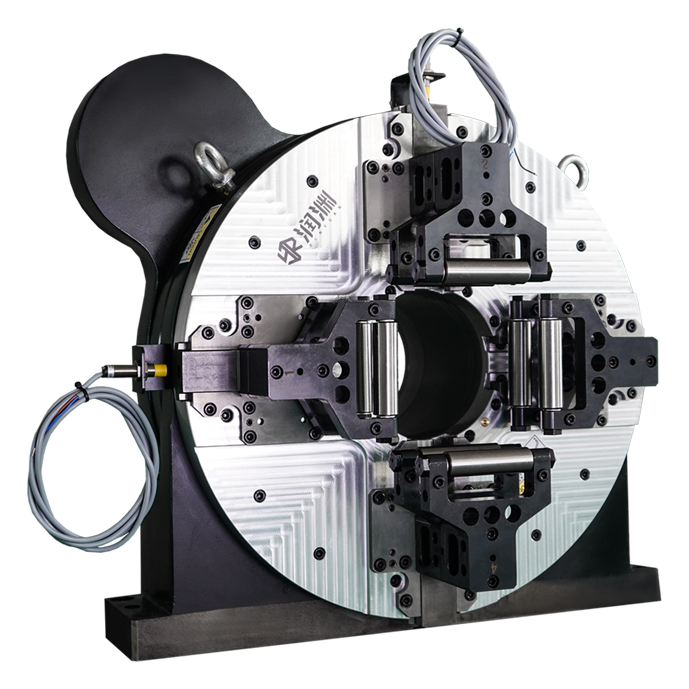

Mandrin avant

En conclusion, le choix d'une machine de découpe laser à tuyaux (tubes) de haute qualité nécessite une évaluation complète de plusieurs facteurs, y compris un système de contrôle CNC fiable, des composants de base premium, et une vaste expérience d'application dans la technologie de coupe de tube
