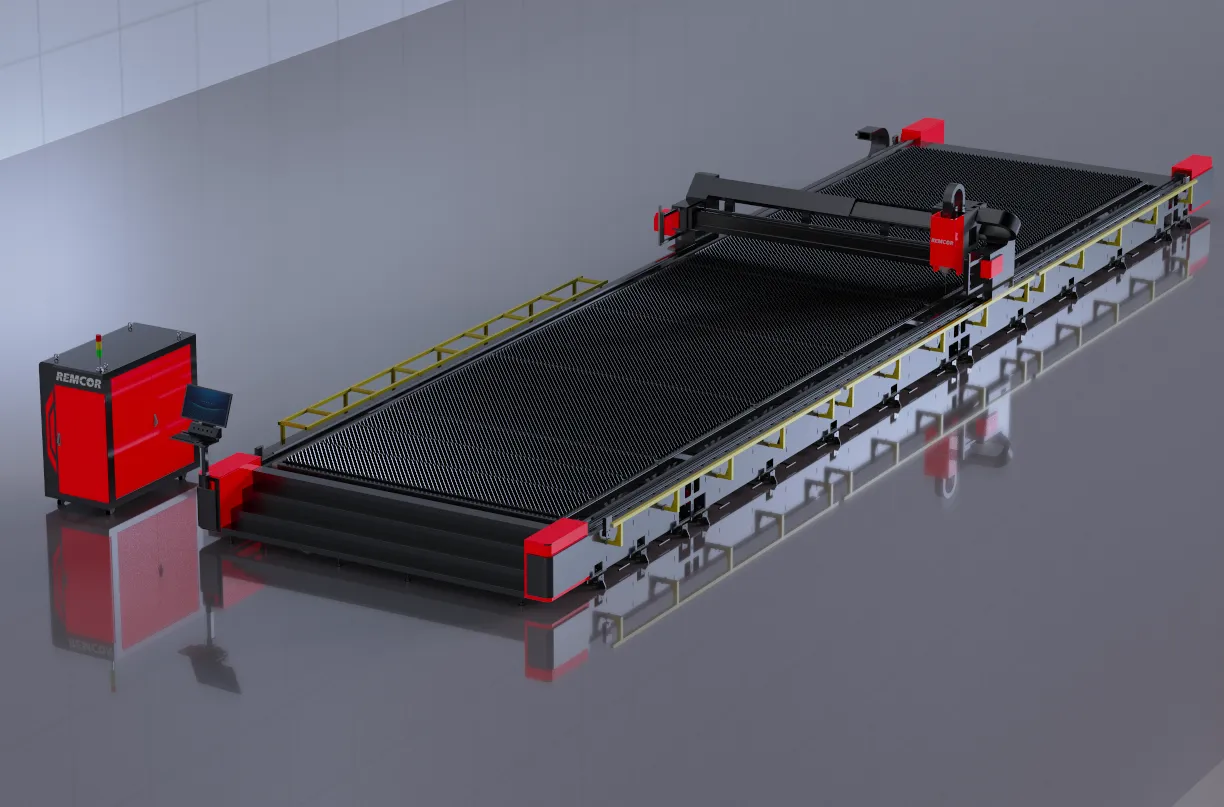

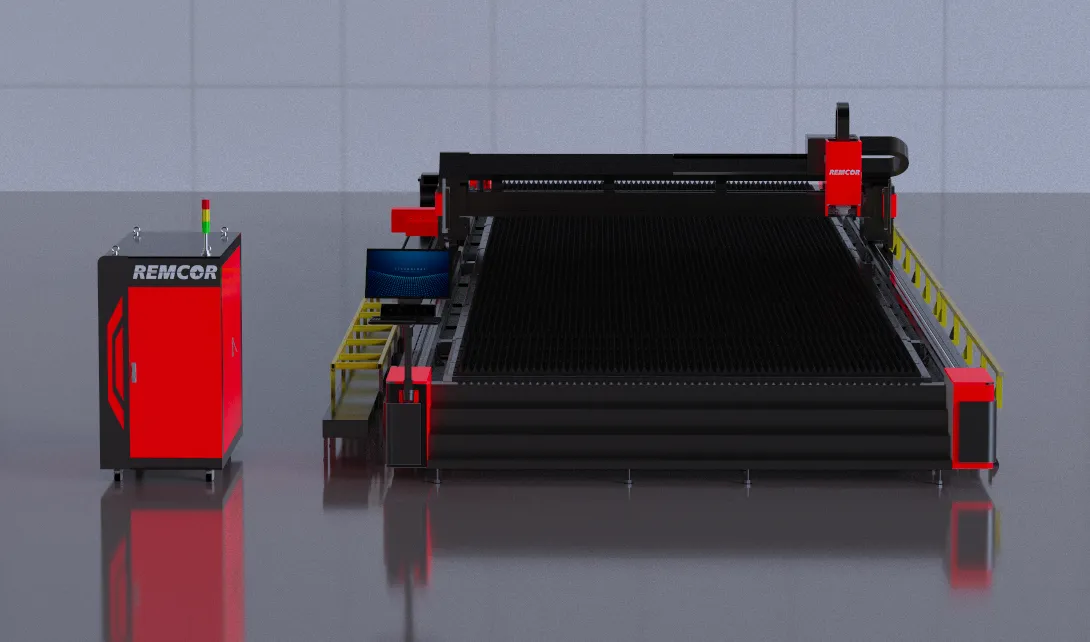

Machine de découpe laser à fibre haute puissance série SPARK G avec grand format
«Étincelle» signifie Type ouvert, «G» signifie Type de portique
1) Lit de soudage entièrement en plaques avec traitement de recuit. Épaisseur de la plaque jusqu'à 16mm
2) Puissance de source laser à partir de 12KW-40KW
3) Il est pour la longue table jusqu'à 12M et plus de longueur
4) La largeur standard est 2.5-3.5M
5) La table peut être étendue sans limitation
5) OEM et ODM services sont disponibles

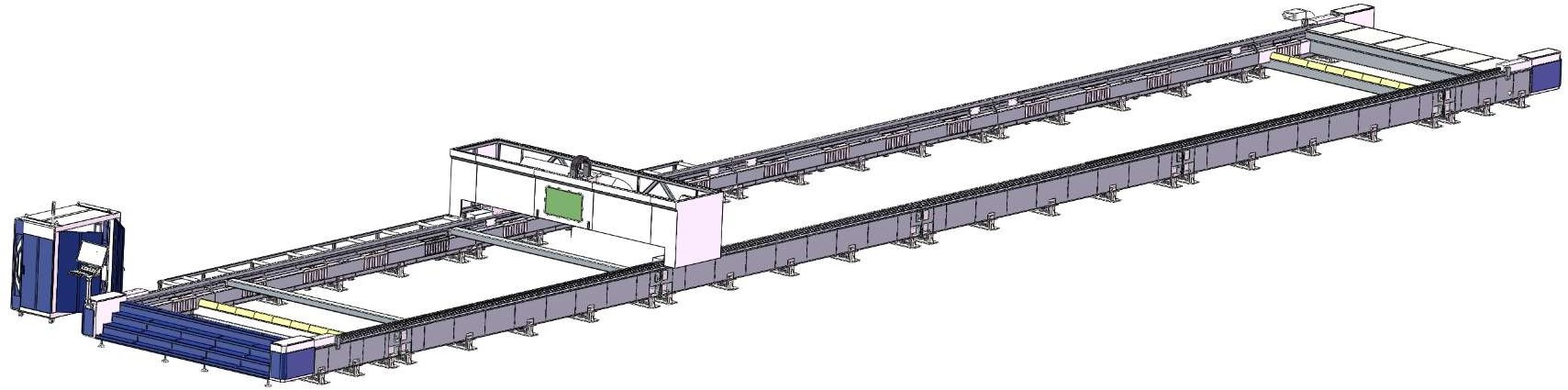

Pour certaines industries lourdes, telles que la construction navale, la fabrication de structures en acier et les ateliers de travail à haute puissance, une table de coupe standard n'est pas suffisante. Ces industries nécessitent une machine de découpe laser à fibre de table ultra-longue combinée à une puissance laser ultra-élevée pour traiter efficacement des plaques métalliques surdimensionnées avec une précision et une productivité élevées.
Pour répondre à ces exigences, notre machine de découpe laser à fibre ultra-haute puissance de type portique est spécialement conçue pour les applications de coupe longue durée, à plaques lourdes et à haute puissance.
Pour les clients internationaux, le transport de machines est une considération critique.
En prenant comme exemple une 12025 machine de découpe laser à fibre de type ouvert à table unique, la largeur totale dépasse la taille standard du conteneur. Dans ce cas, un conteneur 40FR (Flat Rack) est requis, ce qui augmente considérablement les coûts d'expédition.
Pour résoudre ce problème, notre machine de découpe laser haute puissance de type portique adopte une conception de corps modulaire et sectionnelle:
Le corps de la machine peut être démonté en sections pour le transport
Après l'arrivée, la machine est remontée sur place
Cette conception permet l'expédition à l'aide de conteneurs standard, ce qui réduit considérablement les coûts de logistique internationale
En revanche, la SPARK-H machine de découpe laser à très haute puissance utilise une structure de carrosserie entièrement intégrée qui ne peut pas être démontée, ce qui signifie qu'elle doit être expédiée en tant qu'unité complète, ce qui entraîne des dépenses de transport plus élevées.
De nombreux clients se demandent si le remontage affectera la précision de coupe.
Après l'installation, nous utilisons un collimateur photoélectrique à double axe pour aligner précisément toute la structure du portique
Cela garantit que le lit de la machine, les rails et le portique sont parfaitement colinéaires
Une fois collimatée, la précision de coupe d'origine est entièrement maintenue, sans perte de précision
Pour les applications à ultra-haute puissance, la coupe en biseau est souvent essentielle, en particulier dans la construction navale et la construction en acier.
Notre machine de découpe laser à fibre de type portique prend en charge un système de découpe biseau mature et éprouvé sur le marché
Cette technologie a été largement appliquée et vérifiée dans la production industrielle réelle
Il permet la coupe en biseau V, Y, X et K, améliorant l'efficacité du soudage et réduisant le traitement secondaire

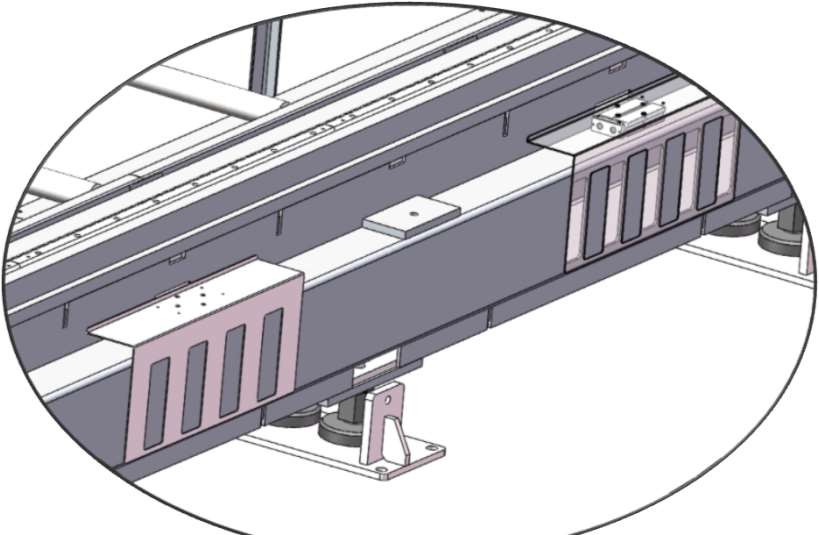

La coupe à haute puissance en acier au carbone épais génère une grande quantité de fumée et de poussière.
Chaque côté de la machine est équipé d'un dispositif de collecte de fumée espacé de 1.4 mètres
Cette conception assure une extraction rapide et efficace des fumées directement au niveau de la zone de coupe
Il améliore considérablement la qualité de l'air d'usine et est conforme aux normes environnementales et de sécurité

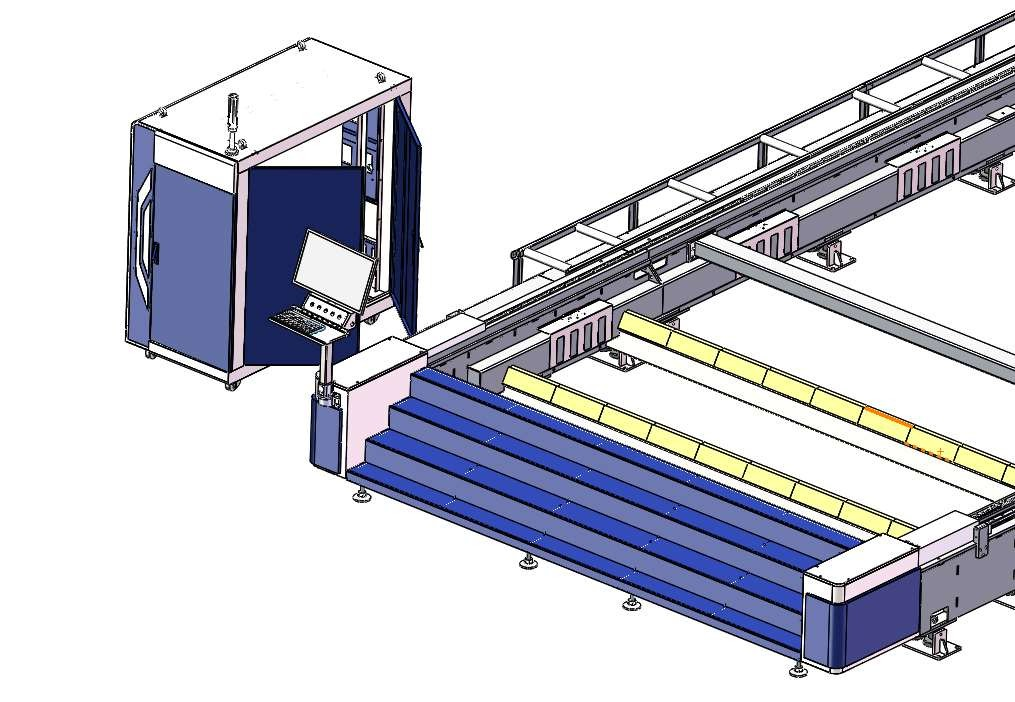

La machine adopte une conception de type étape, qui offre:
Accès plus facile pour les opérateurs
Sécurité améliorée pendant le fonctionnement et la maintenance
Plus de commodité pour le traitement grand format et longue plaque

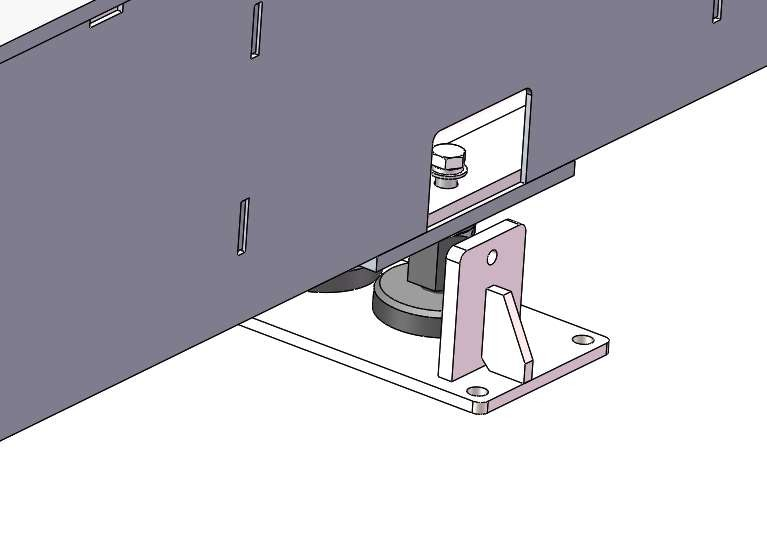

La machine est équipée de pieds de soutien réglables:
Permet un léger ajustement vers le haut et vers le bas
Assure un nivellement optimal sur différents étages d'usine
Améliore la stabilité opérationnelle à long terme et la précision de coupe

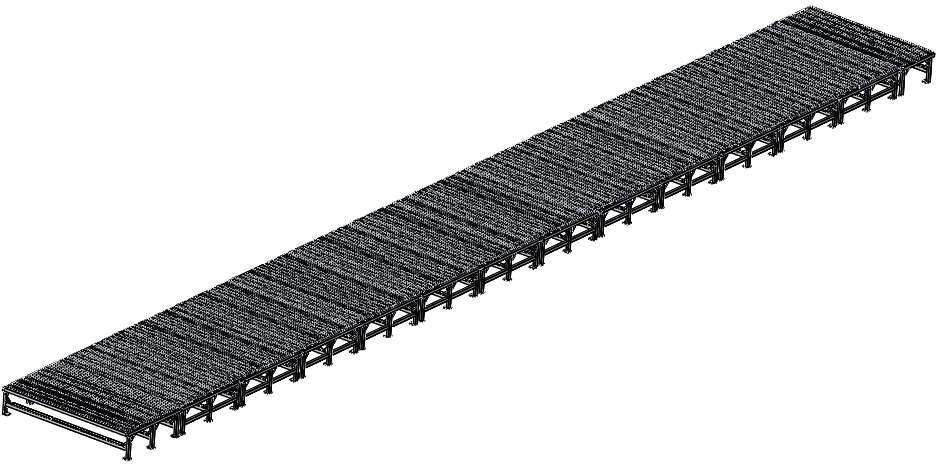

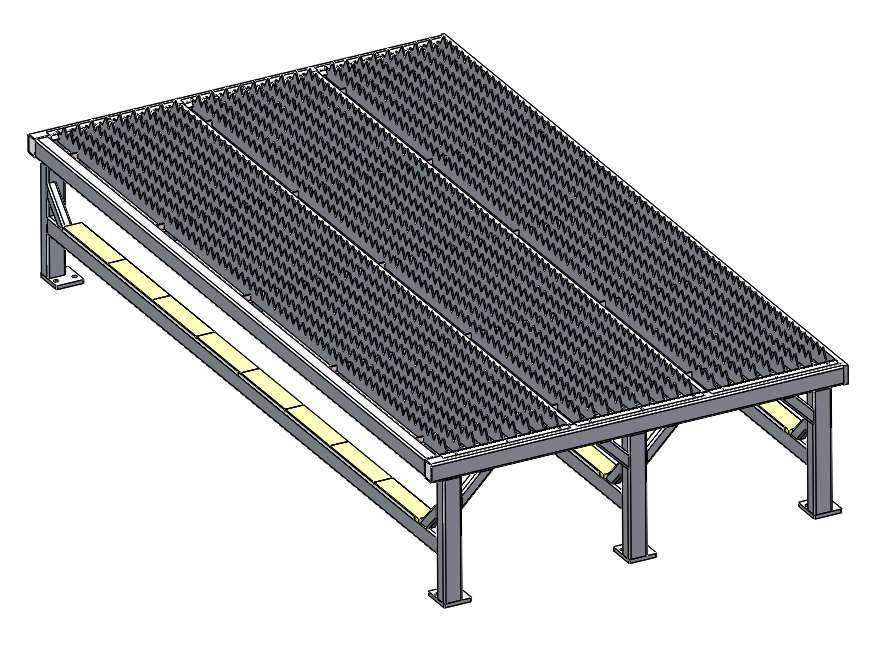

La table de travail est conçue avec des sections modulaires de 2 mètres:
Chaque section est de 2 mètres de long
La longueur totale de la table peut être étendue sans limitation
Idéal pour les applications de machine de découpe laser à fibre longue table et les plaques métalliques surdimensionnées

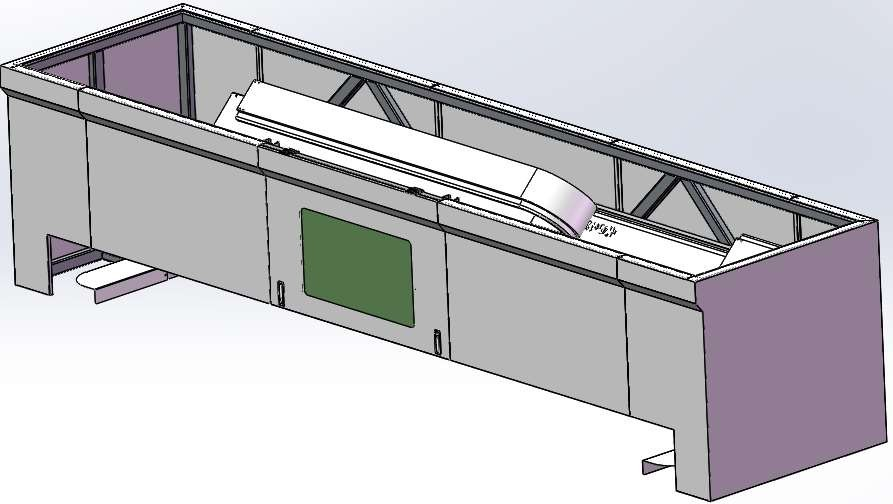

La structure du portique adopte une conception fermée à couverture complète, qui offre de multiples avantages pour les opérations de découpe laser haute puissance:
Le portique fermé rend la collecte de fumée, de poussière et de particules métalliques plus efficace, en particulier lors de la coupe à très haute puissance et à plaque épaisse
Il aide à maintenir un environnement de travail plus propre et réduit l'accumulation de poussière sur les composants de transmission de précision
Le portique est conçu avec une structure modulaire, permettant un démontage rapide lorsque l'entretien est nécessaire
Cette conception modulaire permet un accès plus facile et plus rapide à la tête de découpe laser, réduisant considérablement le temps de maintenance et améliorant l'efficacité du service
Dans l'ensemble, il améliore la fiabilité de la machine, la stabilité à long terme et la sécurité de fonctionnement pour les machines de découpe laser haute puissance de type portique
Industrie de la construction navale
Fabrication lourde de structure en acier
Pont et machines de construction
Ateliers de traitement des métaux haute puissance
Applications de coupe de plaque extra-longue et épaisse
La machine de découpe laser à fibre ultra-haute puissance de type portique combine:
Conception de table super longue
Ultra-haute puissance laser
Structure de transport modulaire
Technologie d'assemblage de haute précision
C'est la solution parfaite pour les clients qui ont besoin d'une machine de découpe laser à fibre de table super longue avec une puissance élevée, une haute précision et des coûts d'expédition optimisés.
N'hésitez pas à nous appeler ou à déposer un message si vous avez des questions.
