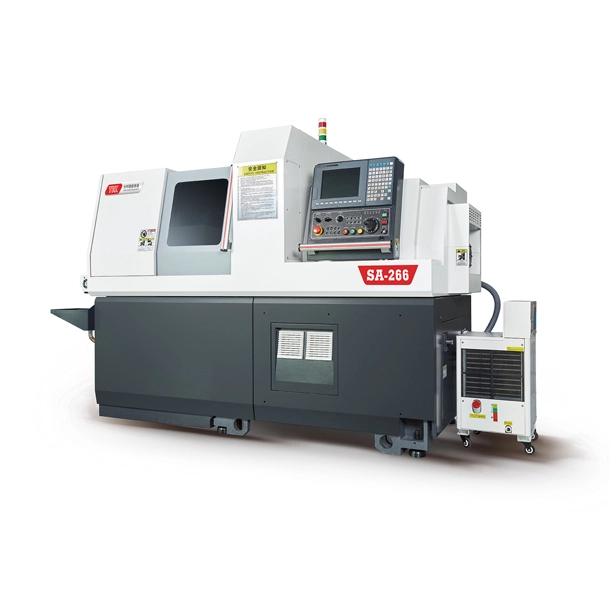

CNC SWISS LATHE-Tour à 6 axes

Name: CNC SWISS LATHE-Tour à 6 axes
Brand: WUHAN REMCOR TECHNOLOGY CO., LTD.
Price: 100 USD

Cette série de tours de type suisse CNC est le système nouvellement développé et aussi notre machine de type la plus populaire qui est la version améliorée par rapport au tour traditionnel de la série SA 3. Il combine des outils coulissants et une tourelle qui est de multiples porte-outils, les broches principales, les sous-broches et les axes d'outil rotatifs sont entièrement intégrés sur la structure. Une machine peut effectuer rapidement des opérations de tournage, de fraisage, de forage, de taraudage et de fraisage latéral. Votre premier choix pour le traitement de pièces petites et complexes

Contactez-nous 



SA-206/266 6 axes Caractéristiques du tour

1. La structure de la machine et le module de broche principal s'appliquent avec la fonte Meehanite avec une conception de nervure à haute rigidité. Toute la structure est coulée en une seule fois et traitée pour éliminer le stress. De sorte que assurer la précision pour une utilisation de longue date

2. haute précision, haute efficacité, moins de traitement de suivi

La tolérance de traitement est de ± 0.003mm. Et avec une machine peut effectuer rapidement des opérations de tournage, de fraisage, de forage, de taraudage et de fraisage latéral. Nous avons spécialement conçu la structure de douille de guidage qui peut minimiser le matériau de queue et également réduire les déformations pendant l'usinage de la partie mince et longue.

3. les pièces complexes peuvent être traitées en une seule fois

Prend en charge avec 6 axes de moules de différence max, ce qui permet l'achèvement ponctuel de plusieurs processus tels que le tournage, le fraisage, le forage et le taraudage, etc.

3. large gamme de traitement des matériaux

Bon pour traiter une variété de matériaux, y compris l'acier inoxydable, l'alliage d'aluminium, le cuivre, l'alliage de titane, adapté aux scénarios d'application dans différents domaines.

Vidéo de traitement typique de notre tour suisse

SA-206/266 6 Axe Lathe Paramètre Détails

Article				SA266	SA206
Diamètre d'usinage maximum				Φ 26mm	Φ 20mm
Coup de tête max	Guidage standard			255mm	255mm
	Douille sans guidage			2.5D	2.5D
Outil de tournage	Quantité d'outils			6pcs	6pcs
	Spécifications de l'outil			□ 12mm	□ 12mm
Porte-outil de visage	Quantité d'outils		Travail frontal-end	5 pcs
			Arrière-extrémité de travail	2 pcs(Max. 5 pcs)
	Max. forage		Outils fixes	Φ 10mm
	Max. tapotement		Outils de fixation	M8 * P1.25
Unité d'outil croisé	Quantité d'outils			5 pcs
	Spécifications de l'outil			5 ER16
	Perçage maximal			Φ 8mm(ER16)
	Tapping maximum			M6 * P1.0
	Fraisage maximum			Φ 10mm
	Fraisage maximal			Largeur 1.5, profondeur 4mm
	Vitesse de broche		ER16	6,000min-1
	Puissance d'entraînement			1Kw
Vitesse de déplacement rapide			Z1	32 m/min
			X1	32 m/min
			Y1	32 m/min
Broche principale Max. Vitesse				10,000min-1
Angle d'indexation de la broche principale				Contrôle de l'axe C (0.001 °)
Puissance de la broche principale				2.2/3.7kw
Broche principale Diamètre du trou à travers				Φ 27mm	Φ 22mm
Capacité de liquide de refroidissement				170L
Puissance moteur de refroidissement				0.4kw
Dimensions globales (longueur * largeur * hauteur)				230013001720mm
Poids de la machine				2600kg
■ Spécifications de configuration de la deuxième broche (SUB)
Diamètre de traitement maximum				Φ 26mm	Φ 20mm
Longueur maximale de la partie de décharge				80mm
Longueur maximale de saillie de serrage				50mm
Traitement du côté arrière		Quantité d'outils	ER16	8pcs
		Perçage maximal	Outils de fixation	Φ 8mm
			Outils de rotation	Φ 6mm
		Tapping maximum	Outils de fixation	M8 * P1.25
			Outils de rotation	M6 * P1.0
Vitesse de déplacement rapide			Z2	32 m/min
			X2	24 m/min
			Y2	24 m/min
Vitesse maximale de la sous-broche				8,000min-1
Degré de sous-broche				Contrôle de l'axe C (0.001 °)
Puissance de sous-broche				1.5/2.2kw
