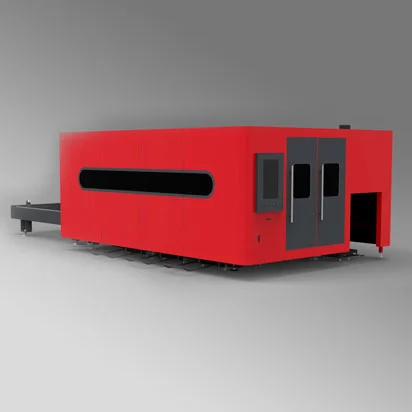

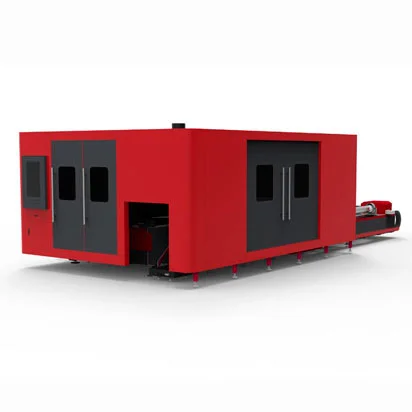

La série Pluto PD est une machine de découpe laser à fibre à double usage conçue pour la découpe de tubes et de feuilles dans une machine
Configuration standard
1) Pour la partie de coupe de la feuille: 3000*1500mm
2) Double table, pleine couverture pour la feuille et les tuyaux
3) Pour la partie de coupe de tube: 6M de long, diamètre: 20-245mm, 360mm ou autre grande taille est facultatif
4) Forme de coupe standard: rond, carré en standard, C, L, H sont également disponibles
5) Puissance de source laser: 6000W-20000W
6) Pour un environnement propre qui peut connecter le collecteur de poussière
La machine de découpe laser à fibre à double usage Pluto PD est conçue pour répondre aux demandes croissantes des ateliers de fabrication de métaux modernes qui nécessitent un rendement élevé, une production propre, une conformité en matière de sécurité et un traitement flexible. En combinant la coupe de tôle et la coupe de tube dans un système entièrement fermé, Pluton PD peut facilement couvrir plus de 80% des besoins de fabrication quotidiens, réduisant les investissements en équipement et l'empreinte de l'usine.
Avec sa couverture entièrement fermée, ses doubles tables d'échange et son système avancé d'extraction de poussière et de fumée, Pluton PD crée un environnement de travail propre, sûr et respectueux de l'environnement, ce qui le rend idéal pour les usines de haut niveau en Europe et en Amérique du Nord. Une fois raccordée à un dépoussiéreur, toutes les fumées et particules fines générées lors de la coupe sont effectivement filtrées et évacuées, assurant le respect des normes de sécurité américaines et européennes.
Construit sur un lit renforcé tube-soudé, traité avec un soulagement des contraintes et un recuit à haute température, et amélioré avec une protection anti-brûlure au graphite, le Pluton PD garantit une stabilité à long terme sans déformation pendant au moins 10 ans. Combinée avec des mandrins pneumatiques de haute précision, un corps de fixation de tube rigide et des composants légers de mouvement à grande vitesse, la machine offre une excellente précision de coupe, vitesse et fiabilité pour le traitement des feuilles et des tuyaux.
Pour les clients ayant des exigences de production spéciales, tous les composants principaux sont personnalisables et les services ODM sont entièrement pris en charge, garantissant que la machine s'intègre parfaitement dans différentes lignes de production et applications.
Prend en charge les plaques métalliques et les tuyaux dans une machine
Couvre jusqu'à 80% des applications de fabrication
Réduit le coût d'investissement et augmente la flexibilité de production

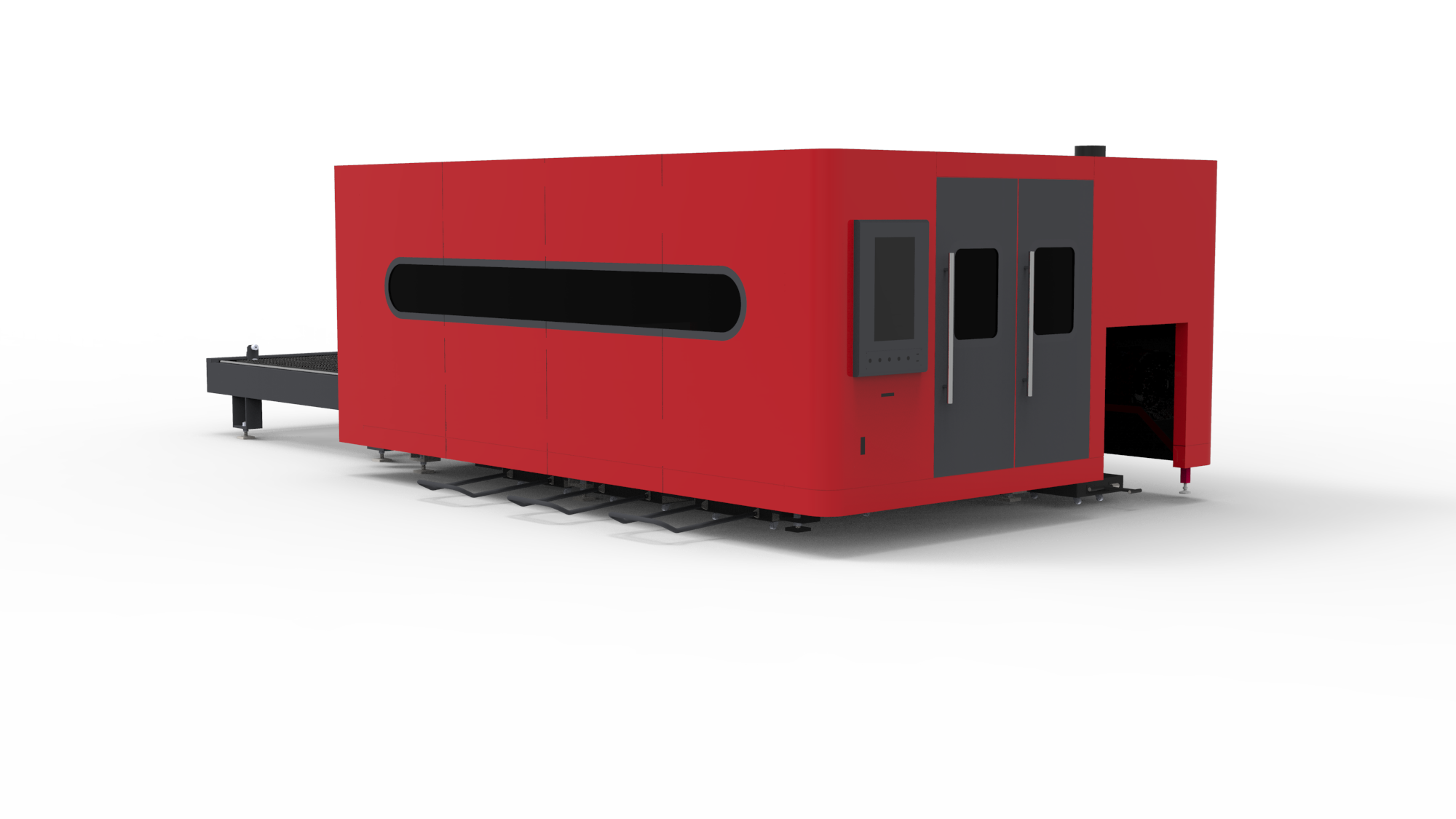

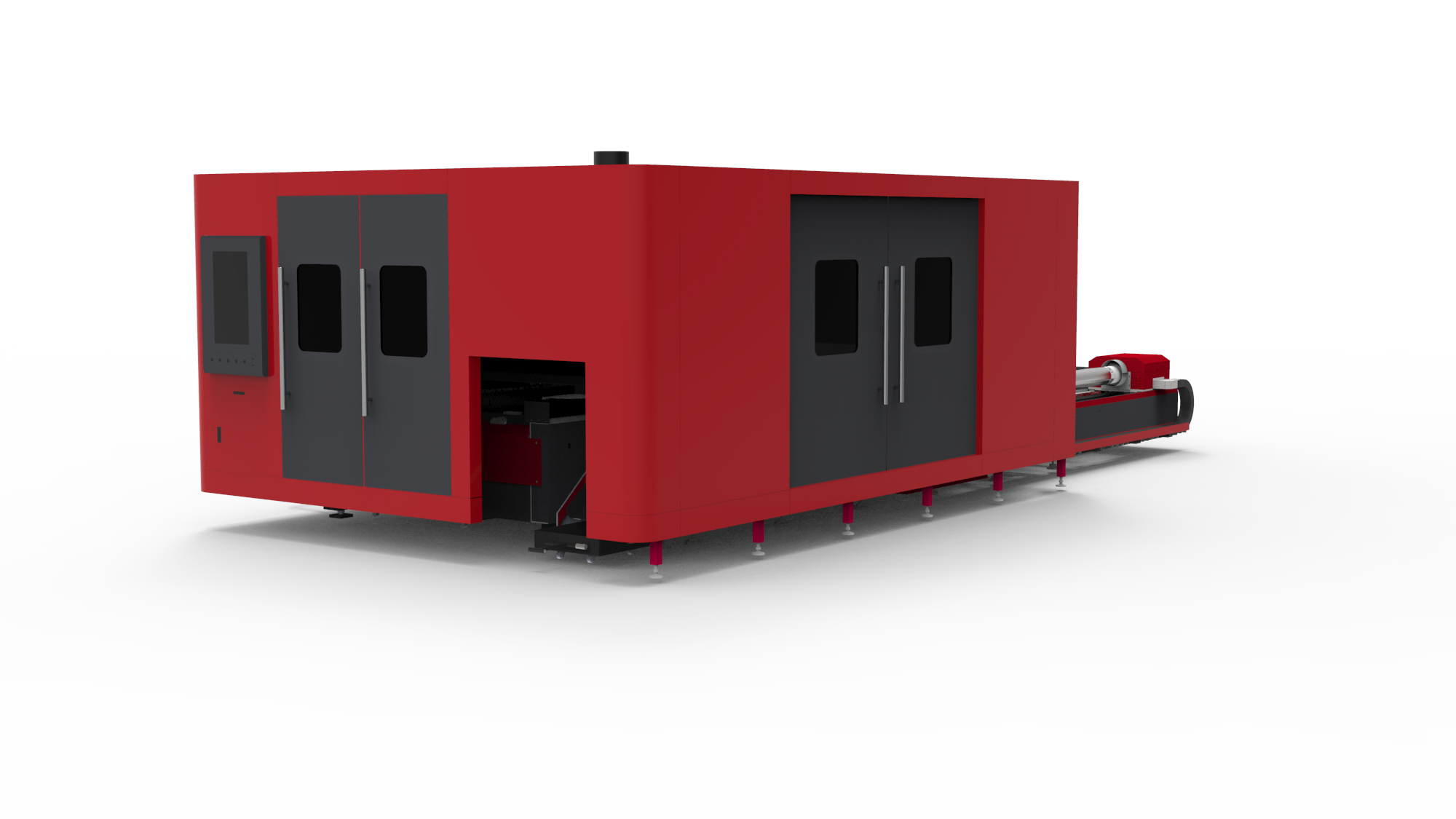

Couverture entièrement fermée avec portes à ouverture latérale
Inspection facile pendant le fonctionnement
Conforme aux normes de sécurité américaines et européennes
Idéal pour les usines de haut niveau et propres
Coupe continue avec un temps de chargement/déchargement réduit
Améliore considérablement la productivité globale
Traitement de soudage et de recuit à haute température
Aucune déformation pendant au moins 10 ans
Assure la précision à long terme et la stabilité de la machine
Protège le lit de la machine pendant la coupe haute puissance
Extraction efficace de la fumée et de la poussière
Presque pas de fumée visible pendant le fonctionnement
Rigidité élevée et forte capacité portante
Support stable pour la tête de découpe laser
Assure la précision lors de la coupe à grande vitesse
Structure légère optimisée
Accélération plus rapide et vitesse de coupe plus élevée
Efficacité améliorée sans sacrifier la stabilité
Force de serrage forte et fiable
Convient aux tuyaux lourds et longs
Prend en charge une vitesse de rotation plus élevée pour une productivité accrue
Élimine les risques de fuite d'air et de mauvais serrage
Haute résistance structurelle pour les tuyaux longs et lourds
Réduit efficacement les vibrations
Assure une coupe lisse, stable et précise
Transmission à engrenages hélicoïdaux d'une pièce entièrement fermée
Excellente performance anti-poussière et longue durée de vie
Dispositif de réglage de concentricité pratique
Mode automatique de coupe de matériau à queue courte pour un fonctionnement plus sûr
Corps en aluminium avec traitement d'oxydation pour une inertie plus faible et une meilleure résistance à la saleté
Force de serrage forte et fiable pour les tuyaux lourds et longs
Prend en charge une vitesse de rotation plus élevée pour une productivité accrue
Élimine les risques de fuite d'air et de mauvais serrage
Les composants principaux peuvent être personnalisés
Configuration flexible pour répondre aux différents besoins de production
Fonction de mise au point automatique standard, pas besoin d'ajustement de mise au point lors du changement de feuille; Suivi automatique et réglage précis de la mise au point en fonction de l'épaisseur du matériau pour assurer le meilleur effet de coupe de la planche entière. Temps de perforation plus court, meilleure qualité de perforation, coupe à grande vitesse, gain de temps.
Il simplifie le fonctionnement complexe des machines CNC et intègre les modules CAO, Nest et CAM en un seul. Du dessin, de l'imbrication à la découpe de la pièce, tout peut être fini en quelques clics sur un grand écran IPAD. Réalisez le diagnostic intelligent, l'opération multi-threading, la perforation à trois niveaux, le contrôle de l'énergie laser, la recherche de bords adaptative, l'accélération et la décélération automatiques des coins, la coupe en vol, les tables de travail de commutation, compensation mécanique de précision etc.
Conception de pince pneumatique des deux côtés. Les doubles mandrins aident à réduire au minimum les vibrations du tube, garantissant une précision élevée dans des configurations de tubes même complexes à une vitesse de coupe élevée. Convient pour couper une gamme de diamètres de tube de Ø 20mm à Ø 220mm et différentes épaisseurs de paroi.
Applique la conception intelligente de support de tube, qui peut résoudre les problèmes de déformation dans le processus de coupe de long tube. Équipé de deux ensembles de structures de support de diamètre variable, qui sont automatiquement soulevées par le cylindre pour éviter le mandrin arrière lors du traitement. Lors du traitement de profils de différents diamètres, tournez manuellement les roues de diamètre variable pour obtenir un ajustement et un support pour des profils de différentes tailles. Les roues de diamètre variable Il peut être pris en charge tous les deux degrés de rotation pour réduire le diamètre du tube circulaire circonscrit de 2mm
