Lors de la sélection d'un tour suisse CNC, l'une des décisions les plus importantes que les fabricants doivent prendre est de choisir un tour suisse CNC à une seule broche ou un tour suisse CNC à double broche. Les deux configurations de machine sont largement utilisées dans les industries de fabrication de précision telles que la production de dispositifs médicaux, les composants aérospatiaux, les pièces automobiles et les connecteurs électroniques.
La différence entre les tours suisses à broche simple et à double broche affecte considérablement la capacité d'usinage, l'efficacité de la production, la complexité des pièces pouvant être fabriquées et le niveau d'automatisation global du processus d'usinage.
En général, un tour suisse CNC à une seule broche fonctionne généralement avec un usinage à 3 axes, ce qui le rend adapté à des opérations de tournage relativement simples. En revanche, un tour suisse CNC à double broche comprend souvent une capacité d'usinage à 5 axes ou multi-axes, ce qui lui permet d'effectuer des opérations plus complexes telles que l'usinage arrière, le fraisage, le forage, et filetage dans une seule configuration.
Comprendre les différences entre ces deux types de machines est essentiel pour sélectionner la solution la plus appropriée pour vos besoins de production.
Un tour suisse CNC à une seule broche est un tour automatique de type suisse équipé d'une broche principale chargée de maintenir et de faire tourner le stock de la barre pendant les opérations d'usinage.
Cette configuration de machine se concentre principalement sur les opérations d'usinage avant, telles que:
Tournant
Forage
Tapping
Rainurage
Coupe de filetage
Opérations de fraisage simples
Les machines à une broche sont couramment utilisées pour produire des pièces et des composants cylindriques simples avec une complexité modérée.
La plupart des tours suisses CNC à broche unique fonctionnent avec un usinage à 3 axes, notamment:
Axe X-mouvement de l'outil dans la direction radiale
Axe Z-mouvement de l'outil le long de l'axe de la broche
Indexation de l'axe C pour le fraisage ou le forage
Certains modèles avancés à une seule broche peuvent inclure des stations d'outils supplémentaires, mais ils restent généralement plus simples que les configurations multi-broches.
Les machines à une broche nécessitent généralement un investissement initial inférieur, ce qui les rend idéales pour les ateliers de petite et moyenne taille.
En raison de la structure plus simple et du moins d'axes, la programmation et le fonctionnement sont plus faciles pour les opérateurs et les programmeurs CNC.
Les machines à broche unique sont largement utilisées pour la fabrication:
Arbres
Épilles
Douilles
Connecteurs
Petits composants mécaniques
Avec moins de pièces mobiles et une structure plus simple, la maintenance et le dépannage sont plus faciles que les systèmes multi-broches.

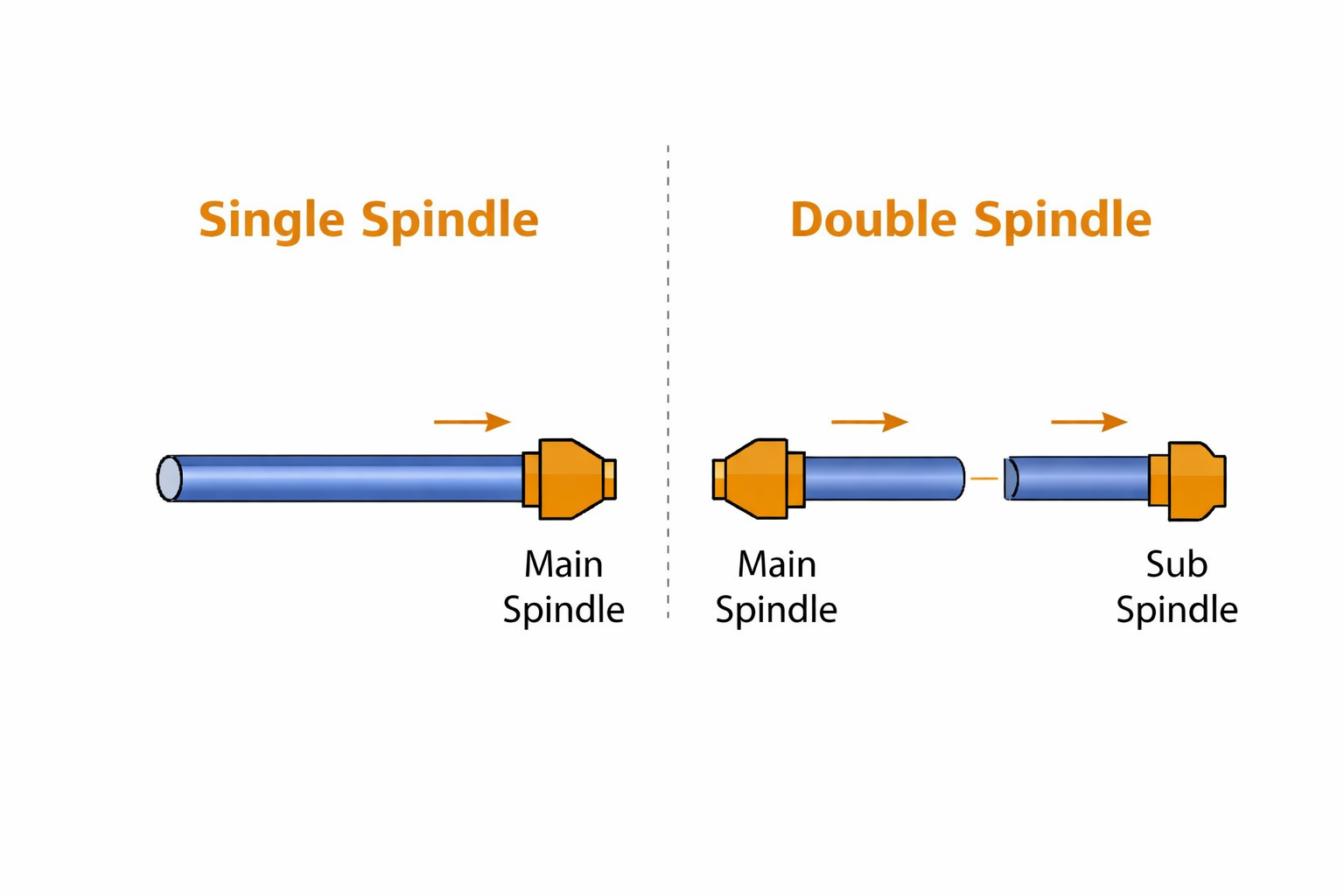

Un tour suisse CNC à double broche est équipé de deux broches:
Broche principale
Sous-broche
La sous-broche permet à la machine d'effectuer des opérations d'usinage arrière une fois les opérations avant terminées.
Cela permet à la machine de produire des pièces entièrement finies en un seul cycle, éliminant ainsi le besoin d'opérations secondaires sur une autre machine.
La plupart des tours suisses à double broche fonctionnent avec un usinage à 5 axes ou plus, y compris:
Axe X1
Axe Z1
Axe Y
Axe C1 (broche principale)
Axe C2 (sous-broche)
Certains modèles avancés peuvent inclure un outillage sous tension sur l'axe B, permettant un usinage multi-axes encore plus complexe.
La sous-broche permet de transférer automatiquement les pièces pour les opérations d'usinage arrière telles que:
Forage arrière
Arrière filetage
Fraisage arrière
Usinage en bout de visage
Cela élimine les opérations secondaires et réduit le temps de production.
Les machines à double broche peuvent effectuer des opérations simultanées entre la broche principale et la sous-broche, améliorant ainsi le temps de cycle et l'efficacité de la production.
Parce qu'ils supportent l'usinage multi-axes, les tours suisses à double broche sont idéaux pour produire des composants de précision complexes.
Les pièces typiques comprennent:
Implants médicaux
Connecteurs aérospatiaux
Boîtiers de capteurs automobiles
Attaches de précision
Composants micro mécaniques
Étant donné que les pièces sont finies en un cycle de machine, il n'est pas nécessaire de repositionner davantage, ce qui améliore la précision dimensionnelle.
| Caractéristique | Tour Suisse CNC à une broche | Tour Suisse CNC à double broche |
|---|---|---|
| Nombre de broches | Une broche | Sous-broche de broche principale |
| Configuration typique d'axe | 3 axe | Axe 5 ou multi-axes |
| Capacité d'usinage | Usinage avant | Usinage avant et arrière |
| Efficacité de production | Moyen | Élevé |
| Complexité de la partie | Simple à modéré | Modéré à complexe |
| Niveau d'automatisation | Automatisation de base | Automatisation élevée |
| Coût de la machine | Inférieur | Plus haut |
| Flexibilité d'installation | Limitée | Très flexible |
La sélection de la bonne machine dépend de plusieurs facteurs importants.
Si votre production implique principalement de simples pièces cylindriques, un tour suisse CNC à une seule broche suffit généralement.
Cependant, si vos pièces nécessitent plusieurs opérations aux deux extrémités, un tour suisse à double broche réduira considérablement le temps d'usinage.
Pour la production de petits lots, les machines à broche unique peuvent être plus économiques.
Pour la production à grand volume, les machines à double broche offrent une meilleure productivité grâce à leur capacité à compléter des pièces en un seul cycle.
Si le temps de cycle et l'efficacité de la production sont essentiels, les machines à double broche offrent des avantages majeurs grâce à:
Usinage simultané
Opérations de retour
Manipulation réduite des pièces
Les tours suisses à une broche nécessitent généralement des investissements inférieurs, ce qui les rend adaptés aux entreprises qui entrent dans l'usinage de précision.
Les machines à double broche nécessitent des investissements plus élevés, mais offrent une productivité et une automatisation accrues.
De nombreux fabricants choisissent des tours suisses multiaxes à double broche car ils offrent une plus grande flexibilité pour le développement futur de produits.
Si votre entreprise envisage de produire des composants plus complexes, investir dans un tour suisse CNC à 5 axes avec sous-broche peut offrir des avantages à long terme.
Avec la demande croissante de pièces de haute précision et complexes, de nombreux fabricants s'orientent vers des tours suisses à double broche multi-axes.
Ces machines offrent:
Usinage complet en un cycle
Coût réduit du travail
Productivité plus élevée
Précision d'usinage améliorée
Une plus grande capacité d'automatisation
Des industries telles que la fabrication de dispositifs médicaux, l'ingénierie aérospatiale et l'électronique de précision bénéficient particulièrement de ces systèmes d'usinage avancés.
Comprendre les différences entre les tours suisses CNC à simple broche et les tours suisses CNC à double broche est essentiel lors de la sélection de la bonne machine pour vos besoins de production.
Un tour suisse à une seule broche est idéal pour l'usinage de pièces simples avec un coût d'investissement inférieur et un fonctionnement plus facile. En revanche, un tour suisse multiaxe à double broche offre un rendement plus élevé, une capacité d'usinage plus complexe et une automatisation complète pour la fabrication de précision moderne.
Pour les fabricants axés sur la productivité élevée, les pièces complexes et l'usinage avancé multi-axes, le tour suisse CNC à double broche avec capacité 5 axes devient la solution préférée.
Cependant, pour les entreprises produisant des composants standard, un tour suisse à 3 axes à une seule broche reste une option fiable et rentable.
Le choix de la bonne configuration dépend en fin de compte de la complexité des pièces, du volume de production et des objectifs de fabrication à long terme.
