Différence entre les tables de découpe laser et plasma

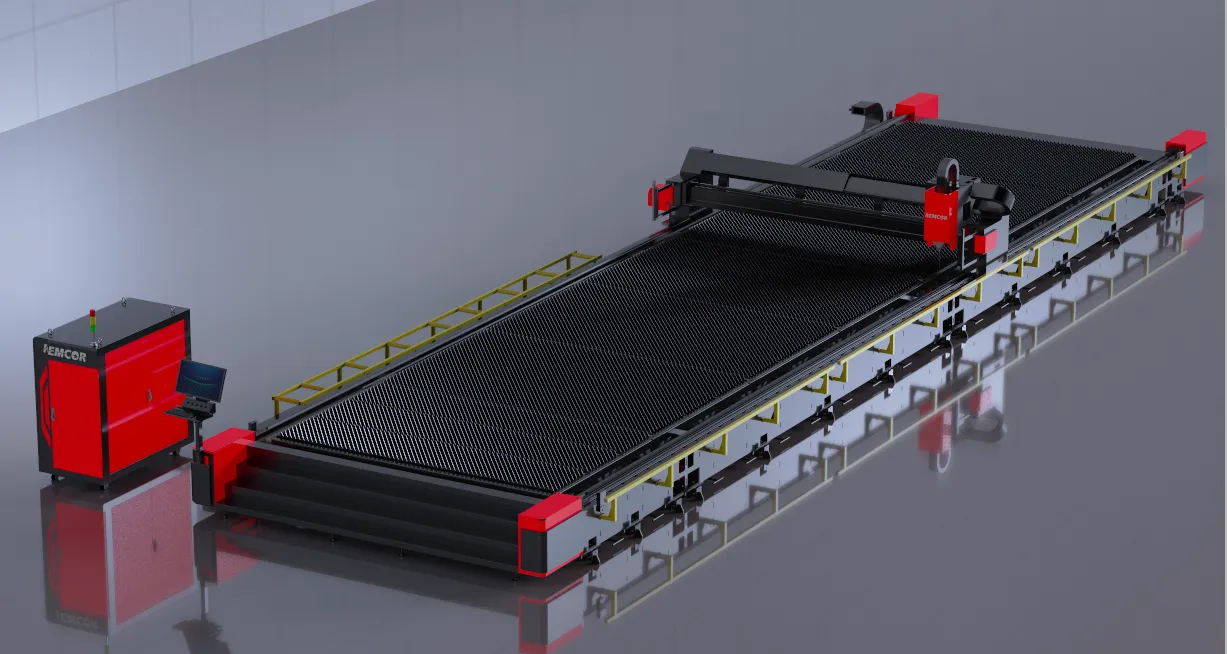

Qu'est-ce qu'unMachine de découpe laser?

Une machine de découpe laser est un système de découpe de haute précision qui utilise un faisceau laser focalisé pour couper, graver ou marquer des matériaux. Le laser fond, brûle ou vaporise le matériau le long d'un chemin de coupe programmé, tandis que le gaz d'assistance (comme l'oxygène ou l'azote) souffle le matériau fondu pour un bord propre.

Comment ça marche

• Une source laser (généralement un laser à fibre pour la découpe de métal) génère un faisceau à haute énergie

• Le faisceau est focalisé à travers une tête de coupe vers un très petit endroit

• La chaleur intense fait fondre ou vaporise le matériau

• Le contrôle CNC assure un mouvement extrêmement précis

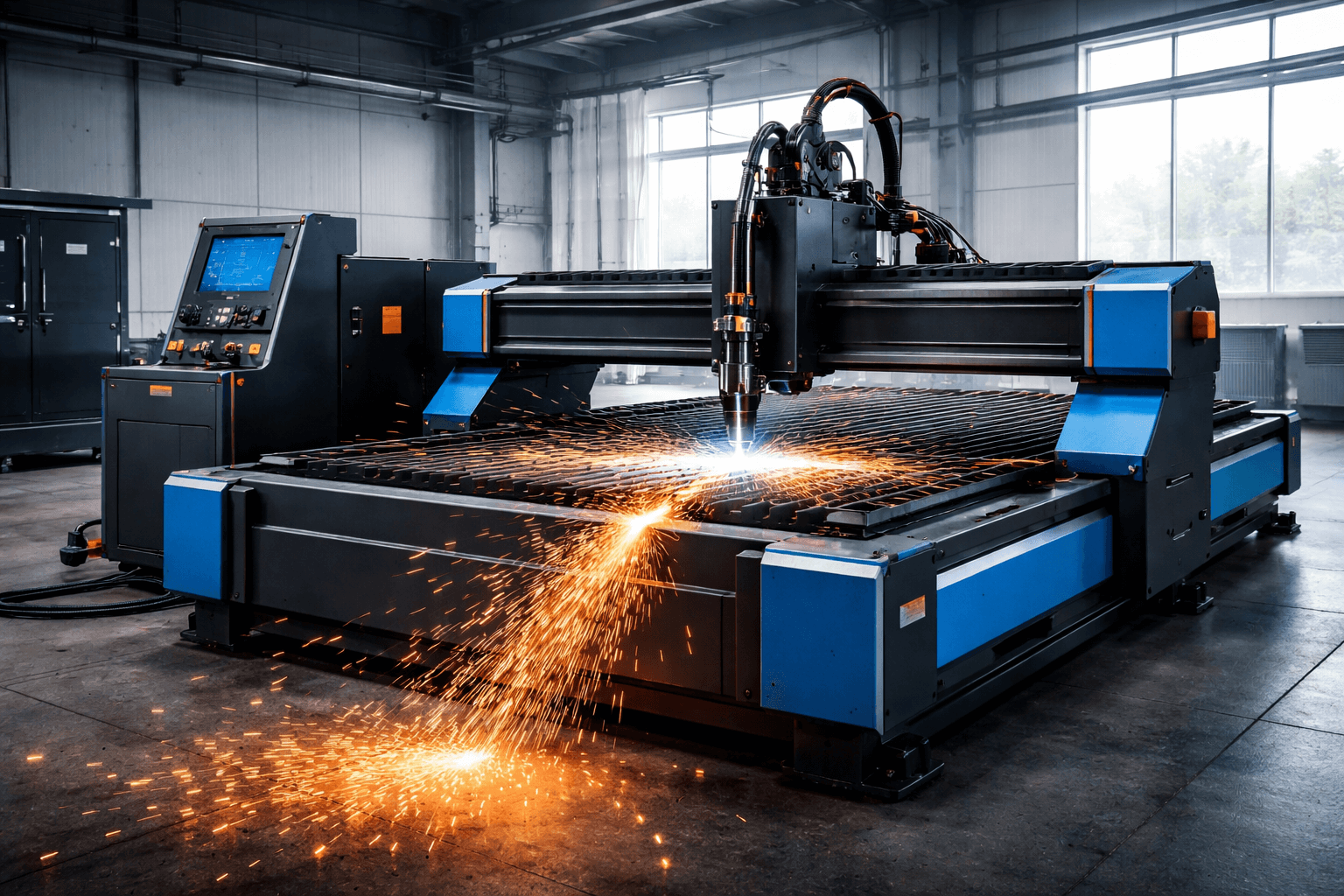

2) Qu'est-ce qu'une machine de découpe plasma?

Une machine de découpe plasma coupe des matériaux électriquement conducteurs en utilisant un arc plasma à haute température. Le plasma se forme lorsque le gaz comprimé (air, oxygène, azote, etc.) est ionisé par un arc électrique, créant une chaleur extrêmement élevée qui fait fondre le métal.

Comment ça marche

Le courant électrique traverse le gaz

Le gaz devient ionisé en plasma

L'arc plasma fait fondre le métal

Le gaz à grande vitesse souffle le métal fondu loin de la coupe

3) Comparation de vitesse de coupe avec la machine plasma

Sur la base de la comparaison de la vitesse de coupe ci-dessus, les machines de découpe laser à fibre de 15 kW et 20 kW surclassent systématiquement les systèmes de découpe plasma de 300A, d'autant plus que l'épaisseur du matériau augmente. Pour l'acier inoxydable (SS) et l'acier au carbone (CS), la découpe laser haute puissance offre des vitesses de coupe nettement plus élevées, une meilleure stabilité et un meilleur contrôle des processus.

L'avantage devient plus prononcé sur les plaques moyennes à épaisses (20-50mm), où les machines de découpe laser de 20 kW affichent une vitesse de coupe jusqu'à 2-3 × plus élevée que la découpe au plasma, en particulier sur l'acier inoxydable. Même à des épaisseurs plus minces (12-15mm), la découpe laser maintient une vitesse nette tout en offrant une qualité de coupe et une précision supérieures.

De plus, la découpe laser offre une plus grande flexibilité avec les gaz d'assistance (air ou oxygène), permettant aux fabricants d'optimiser la vitesse de coupe, la qualité des bords et les coûts d'exploitation en fonction des exigences de production. La découpe au plasma, tout en étant adaptée à la coupe rugueuse et aux applications de moindre précision, montre des limites claires de vitesse et d'efficacité par rapport à la technologie laser haute puissance moderne.

Dans l'ensemble, pour les fabricants axés sur la productivité élevée, la coupe de précision et le traitement efficace des plaques métalliques épaisses, investir dans une machine de découpe laser à fibre de 15 kW ou 20 kW offre des performances supérieures et des avantages de production à long terme par rapport aux systèmes de découpe plasma traditionnels.

4) Découpe laser 20/40mm SS vs comparaison des coûts d'efficacité de coupe plasma

Bien que le coût d'investissement initial d'une machine de découpe laser de 20 kW soit nettement supérieur à celui d'une machine de découpe plasma, le coût d'exploitation réel par mètre est beaucoup plus bas, en particulier lors de la coupe de l'acier inoxydable moyen et épais.

À partir des données, la découpe laser élimine de nombreux coûts de production cachés associés à la découpe au plasma, y compris les pièces de rechange consommables, le polissage manuel, le forage et la main-d 'œuvre de manutention. En conséquence, le coût horaire fixe de la découpe laser (130 RMB/h) est déjà inférieur à celui de la découpe plasma (304 RMB/h), malgré la dépréciation de la machine plus élevée.

Plus important encore, en raison de la vitesse de coupe beaucoup plus élevée, le coût de fonctionnement par mètre pour la découpe laser est considérablement réduit:

• En acier inoxydable de 20mm, la découpe au laser coûte 0,72 RMB/m, contre 2.67 RMB/m pour la découpe plasma (exiger 27% réduction des coûts).

• À l'acier inoxydable de 40mm, les coûts de coupe au laser 2.16 RMB/m, tandis que la découpe au plasma atteint 11.3 RMB/m (en 19% la réduction des coûts).

En plus des économies de coûts, la découpe laser offre une efficacité plus élevée, une meilleure qualité de coupe et un traitement secondaire nul, ce qui améliore encore la stabilité de production et la vitesse de livraison.

5) Découpe laser 15/30mm CS vs comparaison des coûts d'efficacité de coupe plasma

Les données montrent que la découpe laser de 20 kW offre un coût d'exploitation par mètre nettement inférieur à celui de la découpe plasma, même si le système laser nécessite un investissement initial plus élevé. Lors de la coupe en acier inoxydable de 20mm, la découpe laser atteint une vitesse beaucoup plus élevée (7,000 mm/min contre 3,400 mm/min), ce qui entraîne un coût de fonctionnement de seulement 0.33 RMB/m, par rapport à 1.49 RMB/m pour la découpe plasma, ce qui représente une réduction des coûts de plus de 60%.

Pour l'acier inoxydable de 40mm, les deux technologies atteignent des vitesses de coupe similaires (1,500 mm/min). Cependant, en raison de la baisse des besoins en main-d 'œuvre, de la diminution des consommables et de la réduction du post-traitement, la découpe au laser maintient toujours un coût de fonctionnement inférieur de 1.5 RMB/m, comparé à 3.38 RMB/m pour la coupe plasma. Même lorsque la consommation supplémentaire d'azote est envisagée pour les plaques plus épaisses, l'avantage de coût global de la découpe au laser reste clair.

En outre, la découpe laser élimine le polissage manuel, le forage et la manipulation secondaire, ce qui réduit considérablement la dépendance au travail et améliore la cohérence de la production. Alors que la réduction du plasma bénéficie d'un investissement plus faible dans les machines, son utilisation plus élevée des consommables, ses coûts de main-d 'œuvre et sa vitesse de coupe plus lente entraînent des dépenses d'exploitation à long terme plus élevées.

6) Précision de la machine et paramètres de kerf

La comparaison montre clairement que les machines de découpe laser dépassent les systèmes de découpe plasma en termes de précision, de qualité de coupe et de contrôle thermique. La découpe laser offre un positionnement nettement plus élevé et une précision de positionnement répétée, garantissant des résultats stables et cohérents pour une fabrication de haute précision. La plus petite largeur de kerf et la zone affectée par la chaleur beaucoup plus étroite produites par la découpe laser réduisent la perte de matière et minimisent la déformation thermique.

De plus, la découpe au laser offre une meilleure verticalité de surface et des bords coupés plus propres avec un minimum de scories, éliminant ou réduisant considérablement le besoin de traitement secondaire tel que le meulage ou le polissage. En revanche, la découpe au plasma produit des kerfs plus larges, des zones affectées par la chaleur plus grandes et des scories plus lourdes, ce qui le rend plus approprié pour les applications de coupe rugueuse où une précision et une qualité de surface élevées ne sont pas critiques.

7) Machine de découpe plasma 300A

8) Machine de découpe laser 20KW

La machine de découpe laser de 20 kW a une précision de coupe nettement plus élevée (tolérances plus strictes) que la machine de découpe plasma de 300 A dans toutes les épaisseurs et tailles de pièces.

• Conclusion globale

Le laser est environ 2-5 × plus précis que le plasma.

• Comparaison technique clé

(1) matériaux minces (t ≤ 3.15mm)

• Plasma: ± 0.04 à ± 0.4mm

• Laser: ± 0.02 à ± 0.2mm

Le laser est environ deux fois plus précis pour la tôle mince.

(2) épaisseur moyenne (3.15-10mm)

• Plasma: ± 0.3 à ± 0.78mm

• Laser: ± 0.1 à ± 0.4mm

Laser encore ~ 2 × meilleur contrôle dimensionnel.

(3) Plaques épaisses (10-50mm)

• Plasma: ± 0.6 à ± 2.5mm

• Laser: ± 0.2 à ± 1.25mm

Sur les plaques lourdes, la déviation plasmatique devient très grande,
Tandis que le laser reste relativement stable.

• Implications sur la fabrication

La découpe laser (20 kW) convient à:

• Pièces de précision

• Assemblages nécessitant un ajustement serré

• Composants aérospatiaux/automobiles

• Ébauches prédécoupées d'usinage CNC

• Fabrication haut de gamme

La coupe plasma (300 A) convient à:

• Coupe rugueuse

• Acier structurel

• Construction navale

• Cadres de construction

• Lorsque la vitesse et le coût comptent plus que la précision

• Conclusion de l'ingénierie de base

• Conclusion commerciale (importante pour les ventes/marketing)

Vous pouvez déclarer en toute confiance:

La découpe laser de 20kW offre une précision dimensionnelle 2 à 5 fois supérieure à celle de la découpe plasma de 300A, particulièrement essentielle pour la fabrication de précision et les composants de grande valeur.

Ce graphique prend fortement en charge le positionnement du laser en tant que solution haut de gamme de haute précision et le plasma en tant que solution robuste et rentable.

9) Machine de découpe laser haute puissance vs découpe plasma (comparaison infographique)

Une machine de découpe laser haute puissance surpasse considérablement la découpe plasma en termes de précision, de qualité de coupe, d'utilisation des matériaux et d'efficacité de production. La découpe laser offre une précision de positionnement beaucoup plus élevée, une largeur de kerf plus petite et une zone affectée par la chaleur minimale, ce qui entraîne des bords coupés plus propres, moins de déformation et peu ou pas besoin d'usinage secondaire.

De plus, la découpe au laser permet une efficacité de nidification plus élevée, de meilleures économies de matériaux (environ 5 à 8%) et la capacité de traiter directement de petits trous et des coupes en biseau, ce que la découpe au plasma ne peut généralement pas réaliser. L'environnement de travail plus propre avec une faible fumée et de la poussière rend également la découpe laser plus écologique et adaptée aux usines automatisées modernes.

En revanche, la coupe au plasma reste adaptée à la coupe rugueuse d'un métal épais où une précision ultra-élevée n'est pas nécessaire, mais elle produit des kerfs plus larges, des zones affectées par la chaleur plus grandes, des scories plus lourdes, et nécessite généralement un post-traitement supplémentaire.

De ce qui précède comparer, ce que nous pouvons obtenir?

Les machines de découpe laser à fibre haute puissance offrent un avantage technologique significatif par rapport aux machines de découpe plasma traditionnelles. Par rapport aux systèmes de découpe plasma, les machines de découpe laser offrent une précision de positionnement beaucoup plus élevée, une largeur de kerf plus petite, une zone affectée par la chaleur plus faible et des bords coupés plus propres. En outre, la découpe laser offre une vitesse de coupe 2 à 3 fois plus élevée sur des plaques métalliques moyennes et épaisses, en particulier pour les applications en acier inoxydable et en acier au carbone.

Du point de vue des coûts, bien que l'investissement initial d'une machine de découpe laser soit plus élevé, le coût d'exploitation réel par mètre est nettement inférieur en raison de la réduction de l'utilisation des consommables, des besoins de main-d 'œuvre inférieurs, et post-traitement minimal. En conséquence, les machines de découpe laser haute puissance permettent un retour sur investissement (ROI) plus rapide et une meilleure rentabilité à long terme.

Pour les fabricants axés sur le rendement élevé, la coupe de précision, la production automatisée et la fabrication de métaux de haute qualité, les machines de découpe laser à fibre haute puissance sont le remplacement optimal pour les machines de découpe plasma dans les environnements industriels modernes.
