Les tours suisses CNC sont parmi les machines les plus avancées utilisées dans la fabrication de précision moderne. Conçues pour produire des pièces extrêmement petites, complexes et de haute précision, les tours de type suisse sont largement utilisées dans des secteurs tels que les dispositifs médicaux, l'électronique, l'aérospatiale, l'automobile et l'ingénierie de précision.
Cependant, la véritable capacité d'usinage d'un tour suisse CNC dépend non seulement de la machine elle-même, mais également du système de porte-outillage installé sur la machine.
Un système complet de porte-outils permet à la machine d'effectuer plusieurs processus d'usinage, notamment:
Tournant
Forage
Fraisage
Fente
Filetage
Usinage polygone
Hobbbing d'engrenage
Usinage micro à grande vitesse
Avec les bons porte-outils, un tour suisse peut produire des pièces de précision complexes en une seule configuration, améliorant considérablement la productivité et la précision d'usinage.
Cet article fournit un guide professionnel complet des porte-outils de tour suisse CNC, couvrant tous les principaux types d'outils, fonctions, avantages et applications.
Un porte-outils à tour suisse CNC est un dispositif de montage d'outils de précision conçu pour maintenir solidement les outils de coupe sur une machine CNC de type suisse.
Ces détenteurs assurent:
Positionnement précis des outils de coupe
Rigidité élevée pendant l'usinage
Livraison efficace de liquide de refroidissement
Capacité de rotation à grande vitesse
Performance de coupe stable
Contrairement aux tours CNC conventionnels, les tours suisses comportent généralement:
Plusieurs stations d'outils
Systèmes d'outillage en direct
Support de douille de guidage
Usinage de sous-broche
Opérations simultanées
En raison de ces caractéristiques, les tours suisses nécessitent des porte-outils spécialisés conçus spécifiquement pour les environnements d'usinage suisses.
Les porte-outils de haute qualité aident les fabricants à atteindre:
Une précision d'usinage plus élevée
Temps de cycle plus rapides
Durée de vie plus longue de l'outil
Vibration réduite
Une efficacité de production plus élevée
Les unités de forage croisé et de fraisage sont des dispositifs essentiels d'outillage sous tension utilisés dans les tours suisses pour effectuer des opérations d'usinage perpendiculaires à l'axe de la pièce.
Ces unités sont alimentées par le système d'entraînement d'outils en direct de la machine, permettant aux outils tels que les perceuses ou les moulins d'extrémité de tourner à des vitesses élevées.
Les unités de forage croisé comprennent généralement:
Broche entraînée à grande vitesse
Roulements de précision
Système de serrage rigide d'outil
Conception compacte pour les stations d'outils serrées
Ces caractéristiques garantissent des performances de coupe stables même à des vitesses de broche élevées.
Les unités de forage croisé sont couramment utilisées pour:
Trou radial de forage
Fraisage latéral
Usinage de fente
Production de trous croisés
Ces opérations sont largement utilisées dans la fabrication de précision.
Les exemples incluent:
Trous croisés dans les vis médicales
Trous de connecteur dans les pièces électroniques
Usinage du boîtier du capteur
Composants de précision automobile
En permettant l'usinage latéral directement sur le tour suisse, les unités de forage croisé aident à éliminer les opérations d'usinage secondaire.
Les porte-outils multi-broches sont conçus pour augmenter considérablement l'efficacité de l'usinage en permettant à plusieurs outils de coupe de fonctionner simultanément.
Ces unités sont particulièrement précieuses dans les environnements de production à grand volume.
2-Unité de forage/fraisage de broche 2-Unité de forage/fraisage double broche 2-Unité de forage/fraisage double broche
L'unité à 2 broches permet à deux outils de fonctionner en même temps.
Les avantages comprennent:
Productivité accrue
Temps de cycle d'usinage réduit
Forces de coupe équilibrées
Ces unités sont largement utilisées pour l'usinage de trous symétriques ou de multiples opérations de forage.
3-Unité de forage/fraisage 3-Unité de forage/fraisage de broche 3-Unité de forage/fraisage double broche
L'unité à 3 broches permet à trois outils d'effectuer un usinage simultanément.
Cette configuration améliore considérablement la productivité lors de la production de grandes quantités de pièces de précision.
Les applications typiques incluent:
Trou de forage multiple
Production de connecteur de précision
Fabrication de composants médicaux
Petits arbres de précision
L'outillage multi-broches est particulièrement populaire dans les industries où une efficacité de production élevée est essentielle.
2-Unité de forage/fraisage de broche (réglage de l'angle)
Double unité de perçage/fraisage à 3 broches (réglage de l'angle)
Double unité de perçage/fraisage à 3 broches (réglage de l'angle)
Les porte-outils ajustables d'angle offrent une flexibilité lors de l'usinage de pièces nécessitant des trous ou des fentes à des angles spécifiques.
Ces unités permettent d'ajuster l'angle d'usinage par rapport à l'axe de la pièce.
Les unités d'outillage ajustables d'angle fournissent:
Angles d'usinage flexibles
Capacité d'usinage accrue
Repositionnement réduit de la machine
Efficacité de production améliorée
Ces unités sont souvent utilisées dans la fabrication de composants avec des géométries complexes.
Les applications courantes comprennent:
Perçage de trous coudés
Implants médicaux personnalisés
Pièces mécaniques de précision
Connecteurs spécialisés
La fonction d'angle réglable rend ces outils extrêmement polyvalents dans les opérations d'usinage suisses.
Les unités de forage axial sont conçues pour les opérations d'usinage effectuées le long de l'axe de la pièce.
Ces unités sont utilisées pour des opérations telles que:
Centre de forage
Perçage de trous profonds
Fraisage axial
Préparation du filetage
Les supports de forage axiaux sont couramment utilisés lors de l'usinage de composants cylindriques qui nécessitent des caractéristiques axiales de haute précision.
Les principaux avantages comprennent:
Rigidité élevée
Positionnement axial précis
Evacuation efficace de la puce
Haute précision d'usinage
Ces caractéristiques font des supports de forage axial des outils essentiels dans les opérations d'usinage suisses.
Les porte-outils à fentes permettent aux tours suisses de usiner des fentes ou des touches précises sur des pièces cylindriques.
Contrairement aux machines à rainurer traditionnelles, les unités de rainurage du tour suisse permettent d'achever ces opérations au cours du même cycle d'usinage.
Les applications de slotting typiques incluent:
Usinage de clé
Micro fente de coupe
Rainures de précision
Caractéristiques mécaniques d'accouplement
Les unités de slotting fournissent:
Géométrie de fente de haute précision
Temps d'usinage réduit
Élimination des opérations secondaires
Ces unités sont particulièrement utiles lors de l'usinage de composants mécaniques de précision.
Le tournage en polygone est une technique d'usinage avancée utilisée pour produire des formes non circulaires sur des pièces cylindriques.
Les formes de polygone typiques comprennent:
Profils de l'hexagone
Formes carrées
Géométries de polygones personnalisées
Au lieu d'utiliser des opérations de fraisage, la rotation polygonale permet de produire ces formes directement pendant le virage.
Le tournage du polygone offre plusieurs avantages:
Usinage extrêmement rapide
Génération de profil de haute précision
Excellente finition de surface
Temps d'usinage réduit
Le tournage du polygone est largement utilisé dans la production de:
Attaches
Raccords de précision
Connecteurs mécaniques
Composants automobiles
Unité de tourbillon de filetage
Le tourbillon de filetage est l'une des technologies de filetage les plus avancées utilisées dans les tours suisses CNC.
Cette méthode est particulièrement efficace pour produire des fils longs et précis sur des pièces de petit diamètre.
Dans le processus de tourbillon de filetage, un anneau d'inserts de coupe tourne autour de la pièce pendant que la pièce tourne lentement.
De multiples inserts coupent le profil de filetage simultanément, produisant des fils extrêmement précis.
Le tourbillon de filetage offre plusieurs avantages par rapport aux méthodes de filetage traditionnelles.
Ceux-ci comprennent:
Précision de filetage extrêmement élevée
Excellente finition de surface
Forces de coupe réduites
Durée de vie plus longue de l'outil
Efficacité de production élevée
Le tourbillon de filetage est largement utilisé dans les industries nécessitant des composants filetés de haute précision.
Les exemples incluent:
Fabrication de:
Vis à os
Implants spinaux
Vis orthopédiques
Implants dentaires
Production de:
Arbres filetés de précision
Composants filetés à haute résistance
Attaches miniatures aérospatiales
Le tourbillon de filetage est devenu la méthode préférée pour produire des fils longs de haute précision dans l'usinage suisse.

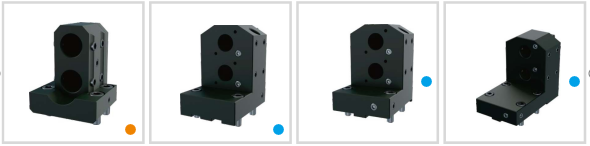

Les tours suisses CNC modernes incluent souvent une sous-broche, permettant à la pièce d'être usinée des deux extrémités.
Les porte-perceuses conçus pour les sous-broches permettent d'effectuer efficacement les opérations d'usinage secondaire.
Les supports de forage sous-broche sont utilisés pour:
Forage arrière
Usinage de trous secondaires
Opérations de finition de précision
De nombreux porte-forets comprennent des systèmes d'alimentation en liquide de refroidissement internes qui aident:
Améliorer l'évacuation de la puce
Réduire l'usure de l'outil
Maintenir une performance de coupe stable
L'outillage sous-broche élargit considérablement la capacité d'usinage des tours suisses.

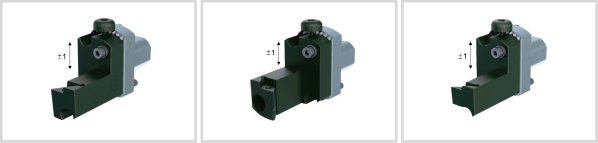

Les porte-tournants sont parmi les outils les plus couramment utilisés dans l'usinage suisse.
Ces supports supportent des inserts de coupe utilisés pour les opérations de tournage externes.
Les détenteurs de tournage sont utilisés pour:
Tournage rugueux
Terminer le tournage
Rainurage
Opérations de coupure
De nombreux supports de tournage de haute précision comprennent des mécanismes de réglage central.
Cela permet d'ajuster la hauteur de l'outil avec précision par rapport à l'axe de la pièce.
Les avantages comprennent:
Finition de surface améliorée
Usure réduite de l'outil
Une précision d'usinage plus élevée
Les supports de bar ennuyeux sont utilisés pour les opérations d'usinage internes.
Ils supportent les barres d'alésage utilisées pour agrandir ou finir les diamètres internes.
Les applications typiques incluent:
Usinage à alésage interne
Finition des trous de précision
Enfilage interne
Les supports de barre d'alésage de haute qualité sont conçus pour minimiser les vibrations et assurer des performances de coupe stables.

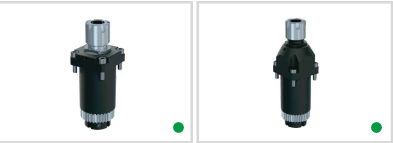

Les porte-outils à air sont conçus pour des opérations d'usinage à très grande vitesse.
Ces outils sont couramment utilisés dans les environnements de micro-usinage.
Les détenteurs d'outils d'air fournissent:
Vitesses de broche très élevées
Structure légère
Vibration minimale
Ces caractéristiques les rendent idéales pour l'usinage de composants de précision extrêmement petits.
Les porte-outils d'air sont couramment utilisés dans:
Fabrication de produits électroniques
Opérations de micro-forage
Gravure de précision
Production de composants médicaux
Unité d'engrenage Unité d'engrenage
Les unités d'engrenage permettent aux tours suisses de produire de petits engrenages directement pendant le processus d'usinage.
Cela élimine le besoin de machines de découpe à engrenages séparées.
Les unités de hobbing de vitesse offrent plusieurs avantages:
Étapes de production réduites
Amélioration de la précision des engrenages
Baisse des coûts de fabrication
Ces unités sont couramment utilisées dans les industries produisant des engrenages miniatures.
Les exemples incluent:
Horlogerie
Robotique
Systèmes mécaniques de précision
Les porte-outils suisses professionnels sont conçus pour être compatibles avec les principaux fabricants de tours suisses, notamment:
Tsugami
Machines pour les citoyens
Machines de précision Hanwha
Étoile
Nomura
Nakamura
JINN FA
La compatibilité garantit que les porte-outils peuvent être facilement installés et intégrés dans les systèmes d'usinage suisses existants.
Les porte-outils suisses modernes comprennent plusieurs fonctionnalités avancées qui améliorent les performances d'usinage.
La livraison de liquide de refroidissement interne améliore:
Évacuation de la puce
La vie de l'outil
Performance de coupe
Les porte-outils ajustables au centre permettent un alignement précis avec l'axe de la pièce.
Les porte-outils suisses sont conçus pour fonctionner à des vitesses de broche extrêmement élevées.
Cette capacité est essentielle pour les applications de micro-usinage.
Les systèmes d'outillage suisses sont utilisés dans de nombreuses industries de haute précision.
Les tours suisses sont largement utilisés pour produire des composants médicaux, notamment:
Vis chirurgicales
Implants dentaires
Composants orthopédiques
Les composants automobiles typiques comprennent:
Pièces d'injection de carburant
Boîtiers de capteur
Arbres de précision
L'usinage suisse est couramment utilisé pour:
Broches de connecteur
Micro contacts
Arbres miniatures
Les tours suisses sont utilisés pour la fabrication:
Attaches miniatures
Composants aérospatiaux de précision
Pièces mécaniques spécialisées
Un système complet de porte-outils de tour suisse CNC est essentiel pour atteindre une haute précision et une productivité élevée dans la fabrication moderne.
En intégrant des unités d'outillage avancées telles que le forage, le fraisage, le tournage, le rainurage, le tourbillon de filetage, le tournage de polygones et les outils de entrave d'engrenage, les tours suisses peuvent effectuer plusieurs opérations d'usinage complexes en une seule configuration.
Cette capacité améliore considérablement l'efficacité de fabrication tout en maintenant les plus hauts niveaux de précision d'usinage.
Pour les entreprises impliquées dans la fabrication de précision, investir dans un système complet d'outillage suisse est une étape essentielle pour atteindre une productivité plus élevée et une meilleure qualité des produits.
