Compréhension approfondie de la machine de découpe laser à alimentation par bobine

Pourquoi avez-vous besoin d'une machine de découpe laser Fed de bobine?

AMachine de découpe laser alimentée par bobineEst la solution idéale pour les fabricants qui recherchent une plus grande efficacité, une production continue et un coût de matériau inférieur dans le traitement de la tôle moderne.
Par rapport à la découpe de feuilles traditionnelle, une machine de découpe laser de tôle à bobine permet une alimentation automatique à partir de bobines métalliques, réduisant la manipulation manuelle, minimisant les déchets de matériaux et améliorant considérablement la productivité.

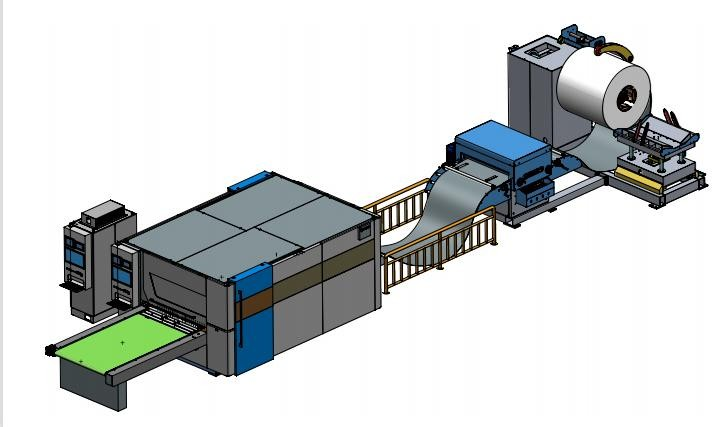

Le processus de travail complet d'une machine de découpe laser feuille bobine comprend:

1. Chariot de chargement

2. Dérouleur

3. Unité de nivellement

4. Unité de découpe laser à fibre

5. Tableau de transport

6. Déchargement manuel

Ce flux de travail entièrement intégré fait de la machine de découpe laser alimentée par bobine une solution clé pour les lignes de découpe de tôle à haut volume, flexibles et automatisées.

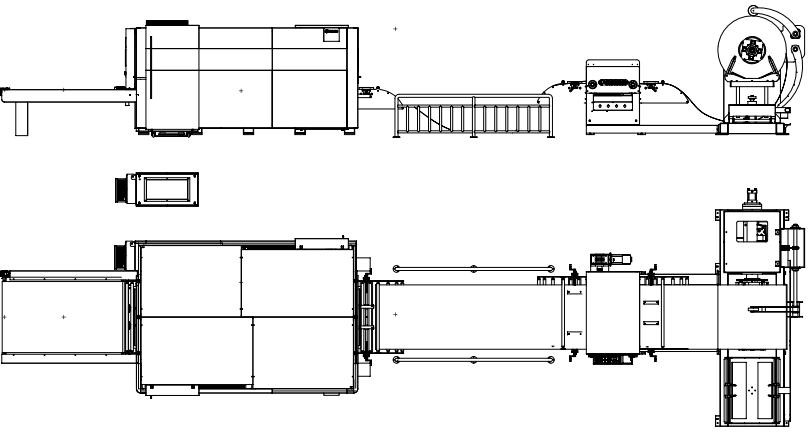

Processus complet et composants de base deLigne de coupe laser Fed de bobine

1. Chariot de chargement robuste (jusqu'à 15T)

Le chariot de chargement est conçu pour transporter les bobines métalliques de manière sûre et efficace vers le décodeur.

Avantages:

• Capacité de chargement maximale jusqu'à 15 tonnes, adaptée aux bobines de métaux lourds

• Le système d'entraînement du moteur hydraulique assure un mouvement fluide

• Le système de levage du cylindre hydraulique aligne précisément la bobine avec l'arbre principal du décodeur

• Réduit l'intensité du travail et améliore l'efficacité du chargement

• Améliore la sécurité des opérations de machine de découpe laser de tôle de bobine

2. système de désembout de haute précision

Le décodeur est une unité critique pour toute machine de découpe laser à bobine, affectant directement la stabilité d'alimentation et la précision de coupe.

Avantages structurels:

• Cadre principal fait de tubes carrés, de plaques d'acier Q235 et d'acier 45 #

• Entièrement soulagé par le recuit pour éviter la déformation

• Trous de roulement avant et arrière forés en un seul processus pour assurer la concentricité de la broche et un écoulement radial nul

Composants clés:

• Broche: Fabriqué en tuyau en acier sans soudure 45 #, trempé et trempé pour une résistance élevée

• Système d'expansion hydraulique: tambour d'expansion push-pull de type bielle

• Dispositif de pressage: roue de pressage revêtue de polyuréthane, bras de support commandé par cylindre

• Système de support matériel: Bras de soutien et cylindres de roulement entraînés par servomoteur et réducteur

Épaisseur et correspondance de puissance:

• Épaisseur de bobine standard: 1-3mm, convient à la machine de découpe laser de feuille de bobine 3000W

• Applications lourdes: épaisseur de bobine de 3 à 6mm, soutenue par une conception de décodeur renforcée

• Puissance laser recommandée: laser à fibre de 6000W ou 12000W, idéal pour la découpe de tôle à bobine épaisse

Cela rend le système hautement adaptable pour différentes applications de machine de découpe laser alimentées par bobine.

3. Unité de nivellement de haute précision (structure à 17 rouleaux)

Pour assurer une alimentation en tôle plate et sans contrainte, l'unité de nivellement joue un rôle essentiel dans la machine de découpe laser en tôle à bobine.

Avantages techniques:

• 17 rouleaux de nivellement (8 supérieurs 9 inférieurs) pour un contrôle supérieur de la planéité

• Rouleaux entraînés par servomoteur et boîte de vitesses de précision

• Matériau du rouleau: acier allié avec trempe, revenu, durcissement à haute fréquence et chromage dur

• Précision de correction planaire: ≤ 1.5mm/bers

Cela garantit une excellente planéité avant d'entrer dans la zone de découpe laser à fibre, améliorant considérablement la qualité et la cohérence de la coupe.

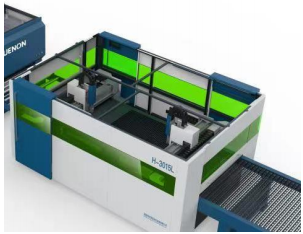

4.Machine de découpe laser fibre-Conception stable et compacte

L'unité de découpe laser est spécialement conçue pour l'alimentation en bobine continue et le traitement à grande vitesse.

Avantages:

• Structure compacte avec une empreinte minimale, idéale pour les usines avec un espace limité

• Apparence moderne et propre, adaptée aux lignes de production automatisées

• Conçu spécifiquement pour les applications de machine de découpe flexible au laser à bobine

Structure de lit de machine:

• Double conception de lit de soudage intégré

• Lit entier soudé en une seule pièce et recuit sous contrainte

• Processus de fabrication:
  Soudage → Recuit sous contrainte → Usinage rugueux → Usinage de finition

• Élimine efficacement le stress interne et assure la stabilité à long terme

Avantages clés:

• Excellente résistance aux vibrations lors de la coupe à grande vitesse

• Rétention de précision à long terme

• Idéal pour le fonctionnement continu des machines de découpe laser alimentées par bobine




Principaux avantages de la machine de découpe laser Fed à bobine souple (résumé)

1. Alimentation continue de bobine pour une productivité plus élevée

2. Réduction des déchets de matériaux et coût de traitement inférieur

3. Moins de manutention manuelle, sécurité améliorée

4. Haute précision de planéité pour une meilleure qualité de coupe

5. Gamme d'épaisseur flexible (tôle de bobine 1-6mm)

6. Compatible avec les sources laser à fibre 3000W / 6000W / 12000W

7. Empreinte compacte adaptée aux usines modernes

8. Stabilité et précision de la machine à long terme




Conclusion

AMachine de découpe laser de tôle de bobineN'est plus seulement une option-il s'agit d'une mise à niveau stratégique pour les fabricants poursuivant l'automatisation, l'efficacité et le contrôle des coûts.
Avec un chariot de chargement robuste, un décodeur de haute précision, un système de nivellement avancé et une unité de découpe laser à fibre stable, la machine de découpe laser alimentée par bobine fournit une solution complète et fiable pour le traitement moderne des bobines.

Si vous recherchez une machine de découpe laser à bobine ou une machine de découpe flexible au laser à bobine pour la production de tôle à volume élevé, ce système est le choix idéal pour une compétitivité à long terme et une sortie stable.
